HEP閥門定位器安裝和調試說明

HEP閥門定位器是把調節裝置輸出的電信號變成驅動調節閥動作的氣信號，而且具有閥門定位功能，即克服閥桿摩擦力，抵消被調價質壓力變化而引起的不平衡力，從而使閥門開度對應于調節裝置出的控制信號，實現正確定位。由于本定位器具有防爆結構。

1、引進國外先進設計，具有可靠性高、體積小、重量輕等特點。
2、磁電組件部分采用新型動圈結構，可靠、穩定、線性好。
3、除防爆接線盒外，在危險性區域現場可打開殼蓋進行調整及檢修。
4、量程、零點調整鈕采用手輪式，調整方便、并帶有鎖定裝置。
5、配有與各類型執行機構相配的安裝板及附件，故安裝容易、調整方便。
6、防爆性能：本安型防爆等級iaⅡCT5 隔爆型防爆等級dⅡCT6。
7、結構緊湊，精密可靠 本產品零部件精密壓鑄，外形及內部結構制作工藝精致，各機構經優化組合設計，整機結構緊湊，采用不銹鋼緊固件和先進的噴朔工藝處理.生產制造標志永久性等，具備了良好的防腐性能?！?
8、本定位器可根據要求.附采用活動可調節阻尼機構，使具有輸出流量可調的特點。

HEP閥門定位器技術參數

項目	參數
精度	小于全行程±1%
回差	小于全行程1%
死區	小于全行程0.4%
特性	線性(可改變成快開、等百分比特性)
氣源壓力	0.14-0.16MPa 0.17-0.5MPa
大流量	140NL/min(當氣源壓力在0.14MPa時)
耗氣量	5NL/min(當氣源壓力在0.14MPa時)
環境溫度	-25℃～+55℃
環境濕度	10-90%RH
大行程速度	4mm/秒(配ZH -22執行機構時)
輸入阻抗	250 Ω(4-20mADC) 100Ω(10-50mADC)
電氣連接	G1/2螺紋
氣管連接	卡套式氣管接頭(φ6或φ8)
防爆(防護)型式(等級)	隔爆型d(Diibt6)，本質安全型 i(iaIICT6)

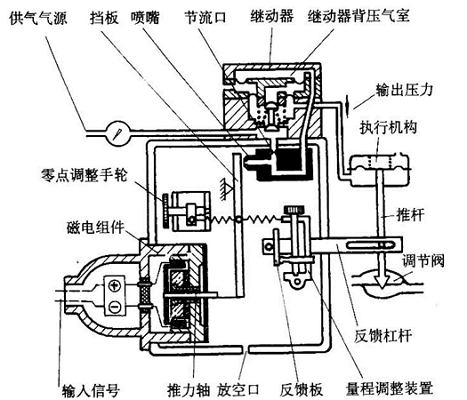

HEP閥門定位器工作原理圖

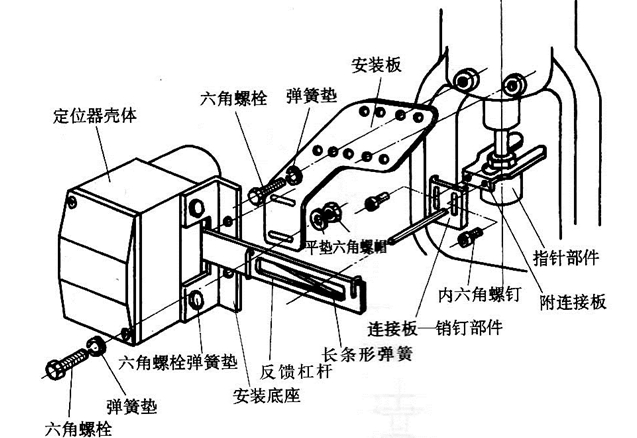

HEP閥門定位器安裝

HEP閥門定位器調試說明

1、氣管連接?
氣管連接有兩個：一個是供氣接口，標有“SUP”供氣字樣，另一個是定位器輸出接口，標有‘OUT”(輸出）字樣。氣管連接時請注意不要讓密封帶或污物進入管路內。氣管可使用φ6mm或φ8mm銅管。定位器出廠時一般配φ6mm卡套式氣管接頭。如需配用φ8mm銅管，請訂貨時指明。?
2、電路連接?
1）拆下接線盒的蓋子，把輸入信號線的正負極與接線盒的正負極對應相接，牢固固定、不得松動。?
2）隔爆定位器應確保二連線間的爬電距離≥4mm，信號進線口可采用防爆撓性軟管連接，其接口螺紋為G1/2.，螺紋長度≥22.也可采用電纜直接連接，電纜外徑為φ8±1mm，導線截面積＞1.5mm2，電纜引入部分不得隨意去掉密封塞、墊圈。壓緊螺母必須壓緊，確保密封。改好后將鎖緊螺絲擰緊。?
3）本質安全定位器必須與關聯設備安全柵配套使用，安全柵的安裝、調試必須嚴格按安全柵的說明進行。連接導線或電纜高分布電容＜0.03uF，高分布電感＜1.0mH。其接線框圖如下：?
3.注意事項：?
①斷電源后開蓋。?
②外殼接地。?
③現場須遵守防爆電氣設備安全規程。?
④隔爆型外部接線接頭應符合dIICT防爆等級要求。?
⑤本質安全型外部接線接頭應符合iaIICT5防爆等級要求。?

⑥安全柵與定位器的連接導線及電纜允許分布電容與電感值不得不大于0.03uF和1.0mH。?
⑦本安電纜芯線截面積S＞0.5mm2，屏蔽層在安全場所接地。?
⑧安全柵的安裝和調試必須遵守安全柵使用說明書有關規定。?
調整
當定位器新裝在調節閥上后，或調節閥的行程不符合輸入控制信號要求時需要調校，其方法如下：?
調校?
1）供氣管路通過減壓閥接到執行機構上，用減壓閥調節供氣壓力大小，使執行機構閥桿位于行程中心。?
2）然后，檢查定位器是否與反饋杠桿成90°.請參考“安裝”一章。?
3）把供氣管路從執行機構上拆卸下來，把它接到定位器的供氣接口上（SUP），把定位器的輸出接口（OUT）與執行機構的氣室相連接。?
4）零點調整步驟如下：輸入一個4mA信號，使執行機構開始動作（標準輸入信號4-20mA），調整零點調整手輪，使零點符合要求。?
5）量程范圍調整如下：輸入一個20mA信號，記錄閥的行程。如果該行程小于額定量程，松開量程調整鎖緊螺釘，旋轉量程調整手輪使這螺釘按箭頭示向移動，調好后再將鎖緊螺釘固定。?
6）重復上述步驟4）和5），使量程和零點達到規定值。?
2.定位器正作用和反作用型式互換?

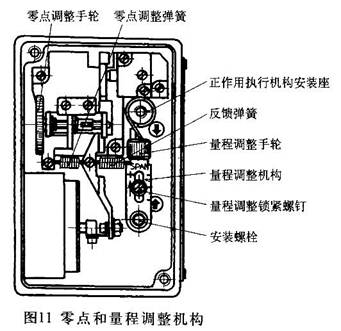

線性定位器作用型式的互換步驟和其它特性定位器的作用型式的互換步驟， 定位器量程調整機構的安裝位置取決于執行機構的作用型式。圖II表示量程調整機構安裝安裝在反作用執行機構上的裝配位置。對于正作用執行機構要把量程調整機構安裝在“正作用執行機構安裝上”，也就是把圖II所示的量程調整機構顛倒過來。安裝方向如圖II上箭頭所示，箭頭向下表示正作用型式，箭頭向上則表示反作用型式。?
改變量程調整機構安裝位置的步驟如下：?
首先，用尖嘴鉗或鑷子把靠擋板一側的反饋彈簧連接部分從彈簧螺栓上取下。?
其次，松開安裝螺栓，取下程調整機構。安裝量程調整機構，只需把上述操作步驟倒過來。

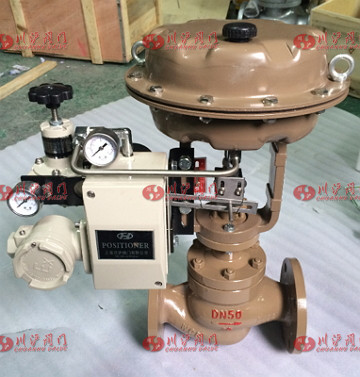

HEP閥門定位器安裝在調節閥上實物圖
