襯氟截止閥內部結構和性能參數

閥瓣在閥桿的帶動下，沿閥座密封面的軸線做升降運動而達到啟閉目的的閥門稱為截止閥。在截止閥的過流面上襯一層氟塑料，用來隔絕介質與金屬殼體的接觸，這樣的閥門便稱為襯氟截止閥。

（1）襯氟截止閥性能參數襯氟截止閥是截斷閥的一種，用來截斷或接通管路中的腐蝕性介質。
襯氟截止閥多采用手輪或齒輪傳動，在需要自動操作的場合，也可采用電動、氣動、液動等傳動。
襯氟截止閥的流體阻力很大，啟閉力矩也大，因而影響了它在大口徑場合的應用。
目前國內生產襯氟截止閥的企業較多，主要性能參數如下：
公稱壓力PN6～25公稱尺寸DN3~300工作溫度t≤150℃適用介質強酸、強堿類

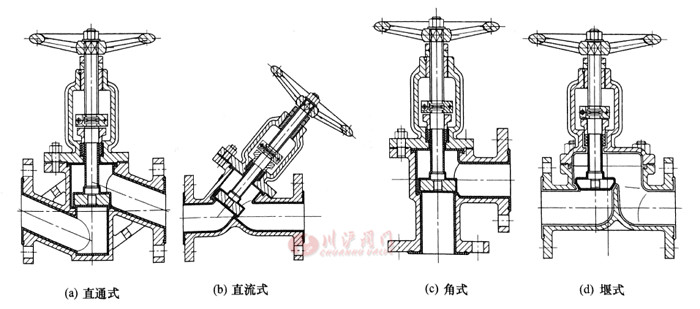

（2）襯氟截止閥結構形式襯氟截止閥結構形式，由于受襯里工藝的限制，不像通用截止閥形式多樣，襯氟截止閥主要結構形式有閥瓣非平衡直通式、閥瓣非平衡直流式、閥瓣非平衡直角式和閥瓣非平衡堰式。

（3）襯氟截止閥的特點
①結構比氟塑料襯里閘閥簡單，制造與維修都較方便。
②密封面不易磨損及擦傷，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，零泄漏，使用壽命長。
③啟閉時，閥瓣行程小，因而襯氟截止閥高度比閘閥小，但結構長度比閘閥長。
④啟閉力矩大，啟閉較費力，啟閉時間較長。
⑤流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
⑥襯氟截止閥使用時介質只能單方向流動，不能改變流動方向。
⑦全開時閥瓣易受介質沖蝕。

（4）襯氟截止閥典型結構襯氟截止閥（圖1）主要由閥體、閥蓋、閥桿、閥桿螺母、閥瓣、閥座、填料函、密封填料、填料壓蓋及傳動裝置等組成。通常閥桿光杠部分與閥瓣合為一體，閥體與閥座合為一體，絲杠與光杠采用卡套連接。
為了襯里工藝方便易行和保證產品質量，殼體承壓件好采用精密鑄造。

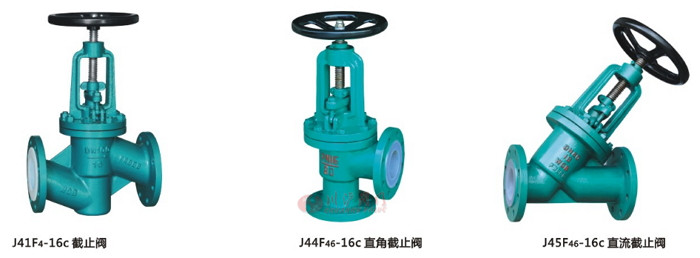

上海川滬閥門專業生產耐腐蝕閥門，其中就有襯氟截止閥、襯氟閘閥、襯氟蝶閥和襯氟球閥等耐腐蝕閥門，襯氟閥門雖然結構種類眾多，始終圍繞閥芯、閥座和閥門通道都是用聚四氟乙烯材料來襯里，實現和腐蝕性介質隔絕的特點，從而實現耐腐蝕性能。
