控制閥在常減壓蒸餾裝置中的應用

發表時間：2022-2-21, 編寫人:上海川滬閥門有限公司

控制閥是過程自動化裝置中極為重要的元件之一，其工作性能的好壞直接關系到控制系統的投運和工藝裝置的運行，一旦控制閥出現故障，整套控制系統就會失靈?？刂崎y種類繁多，不同閥門的結構和材料各不相同，用戶的需求也千差萬別。控制閥被用于各種工業工況，下面以其在石化工業中的應用為例做簡要描述。

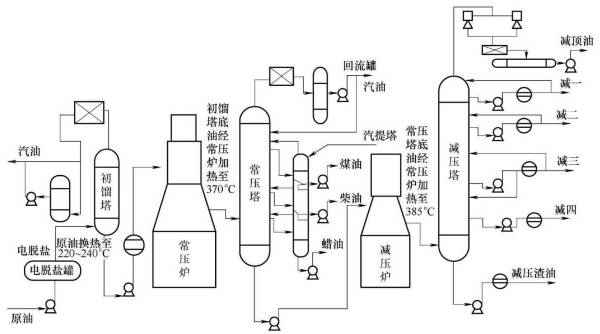

在常減壓蒸餾裝置中，控制閥主要控制介質，包括原油、脫鹽水、高壓燃料氣、燃料油、蒸汽、除氧水、凈化水等的壓力及流量等。在蒸汽管線中，高使用溫度達到了400℃，常一、常二線，減二、減三線及部分燃料油、閃底油的溫度都達到了250℃左右。常減壓蒸餾裝置流程圖如圖所示。

（1）工藝流程 常減壓蒸餾裝置的主要工藝流程：原油罐區→電脫鹽→初餾塔→常壓爐→常壓塔→減壓爐→減壓塔→產品罐區→中間罐區。

（2）介質特點 黏度大、易凝結、流量大、溫度高、高硫原油居多。

（3）對控制閥的要求 口徑大、流通性好、常壓高溫及常溫較多。

（4）主要應用的閥門類型 常減壓裝置中的主要閥門類型見下表。

單元	主要系統、環境、介質	主要應用閥門類型
常減壓爐 單元	常壓爐加熱原油分路人常壓塔（370℃原 油、油氣）	4"?10"調節閥、凸輪撓曲閥
	高壓瓦斯入常、減壓爐流路（高壓瓦斯）	2"~6"調廿閥
	燃料油流路流量控制（燃料油）	1"~4"調節閥、硬密封球閥
	燃料氣、高壓燃料氣流路流量控制（燃料 氣）	2"?8"調節閥、硬密封球閥
	分路入減壓塔	1"?4"調節閥、硬密封球閥
常壓蒸•墻 單元	常底油入減壓爐流路（常底油、常渣）	（大口徑）調節閥、凸輪撓曲閥
	常頂循流路（常頂循油及其他液體）	三通系列調行閥、（大口徑）調節閥、凸輪撓曲閥、二通調節閥
	常頂氣、常頂冋流流路（常頂氣、常頂 水）	1"~6"調節閥
	常頂油出裝置（主要為汽油）	6"左右調節閥
	常頂含硫污水流路（含硫污水）	（大口徑）調節閥、凸輪撓曲閥
	常•線、常一線、常三線，山裝置（油品 及其他液體）	（大口徑）調節閥、凸輪撓曲閥
	常一中油、常二中油及常一中、常二中回 流流路	（大口徑）調節閥、凸輪撓曲閥、 二通調節閥
減壓蒸僧 中元	減頂油流路（減頂油出裝置）	V系列偏心旋轉閥、1"~2〃小口徑 調節閥
	減頂循（一、一段減頂循）	3"~8 "調節閥
	減頂含硫、污水流路（含硫污水）	1"?4"調節閥（抗H2S）
	減頂瓦斯流路（瓦斯、其他氣體）	G系列球閥、2"?4"調節閥
	減一線、減一線、減三線、減四線、減五 線岀裝置（油品及其他液體）	3"~ 18"調節閥、凸輪撓曲閥、三 通閥
	減一中、減一中流路	3"~ 18"調節閥、凸輪撓曲閥、三 通閥
	減渣（一、二段）、冷渣油、熱渣油出裝置	3"~8"調節|閥、16"大口徑三通調節閥
其他供給 循環單元	給水、凈化水、排污水流路	1"?8"調節閥
	蒸汽流路（汽提、過熱、飽和、低壓和中 壓蒸汽）	1"?12"調節閥
	除氧水、貧胺液、富胺液流路	1"?12〃調節閥
	封池管路液位、壓力控制（封油）	1"?6"調節閥
