一、HQ防爆電動執行器 產品概述

上海川滬閥門有限公司生產的是引進韓國新技術用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供暖供熱、樓宇自控、輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，大輸出扭矩達4000 NoM。該產品已獲得CE與防爆認證證書，產品質量具有保障。

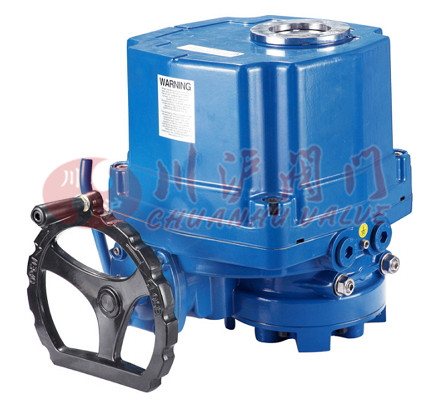

二、HQ防爆電動執行器 產品圖片

HQ防爆電動執行器

三、HQ防爆電動執行器 產品特點

1．殼體-殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。
2．電機-全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
3．手動結構-手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
4．指示器-指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
5．干燥器-用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6．限位開關-機械、電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
7．扭距開關-（HQ-010除外）可提供過載保護，防止損壞電機。（出廠前已設定好，請用戶不要隨意更改設置）
8．自鎖-精密的雙蝸輪蝸桿機構可高效傳輸大扭距，效率高，噪音低（大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠部分穩定可靠，無需再加油。
9．防脫螺栓-拆除外殼時，螺栓附在殼體上，不會脫落。
10．安裝-底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強?？梢源怪卑惭b，也可以水平安裝。11．線路-控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。
12．蝸輪-采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平衡且耐磨，使用壽命長。
13．PCU板-結構緊湊合理，將PCU板內置于機殼內。

四、HQ防爆電動執行器 技術參數

型號	大輸出扭距	動作時間 60/50HZ	大軸徑	電機F級	額定電流（A）50HZ				手輪轉數	重量
					單相		三相
	N·m	90°	mm	W	110V	220V	380V	440V	N	kg
HQ-008	80	13/16	φ20	15	1.20	0.45	N/A	N/A	10	7.4
HQ-015	150	21/25	φ22	40	1.65	0.88	0.31	0.30	11	13
HQ-020	200	21/25	φ22	40	1.67	0.89	0.31	0.30	11	13
HQ-030	300	26/31	φ35	40	1.85	0.92	0.35	0.34	13.5	23
HQ-050	500	26/31	φ35	90	3.60	1.55	0.59	0.58	13.5	24
HQ-060	600	26/31	φ35	90	3.65	1.60	0.60	0.59	13.5	24
HQ-080	800	31/37	φ45	180	4.10	2.15	0.85	0.79	16.5	29
HQ-120	1200	31/37	φ45	180	4.20	2.35	0.87	0.81	16.5	29
HQ-200	2000	93/112	φ65	180	4.10	2.15	0.85	0.79	49.5	78
HQ-300	3000	93/112	φ65	180	4.20	2.35	0.87	0.81	49.5	78

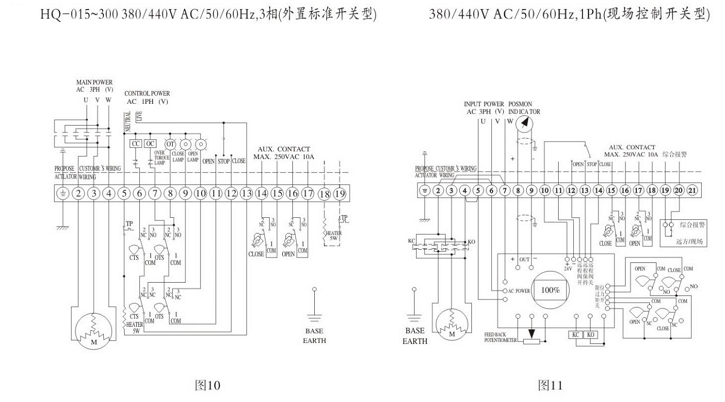

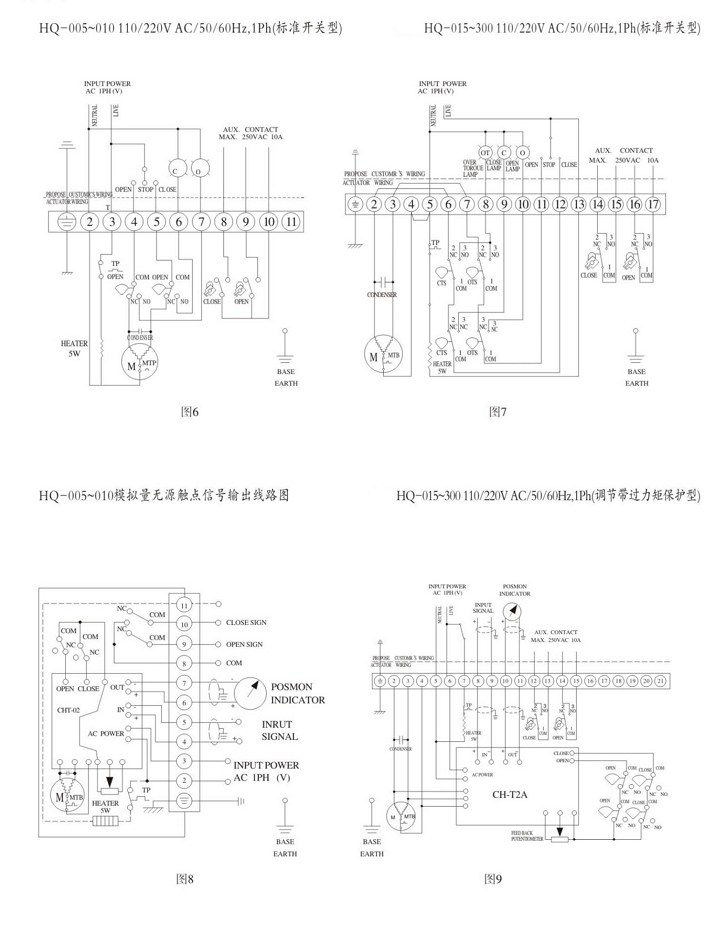

五、HQ防爆電動執行器 接線圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
