低溫閘閥
一、低溫閘閥 產品概述

上海川滬閥門有限公司生產的DZ40Y 低溫閘閥，低溫閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
特點：
1、上游端開泄放孔防止中腔異常升壓。
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封。
3、根據工作溫度合理選用填料，墊片等零件的材料。
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標。
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要。
適用場景:
DZ40Y 型低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。

二、低溫閘閥 產品圖片

低溫閘閥

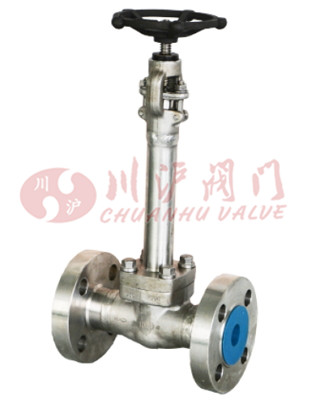

低溫閘閥(不銹鋼法蘭連接)
三、低溫閘閥 主要技術參數

型號 DZ40Y-16 DZ40Y-25
工作壓力（MPa） 1.6 2.5
適用溫度（℃） LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196
材料 閥體、閘板、閥蓋、支架 LC3、LCB、LCC、1Cr18Ni9Ti
填料 浸四氟乙烯石棉繩
手輪 QT450-10
閥桿螺母 ZCuA110Fe3
閥桿 1Cr18Ni9Ti
墊片 低溫石棉
四、低溫閘閥 執行標準

設計與制造 結構長度 連接法蘭 檢驗與試驗
GB/T 12234 GB/T 12221 JB/T 79 JB/T 9092
五、低溫閘閥 性能規范

型號 DZ40Y-16 DZ40Y-25
公稱壓力（MPa） 1.6 2.5
密封試驗壓力（MPa） 1.76 2.75
殼體試驗壓力（MPa） 2.4 3.75
適用溫度（℃） LC3≥-101℃，316SS≥－196℃
材料 閥體、閘板、閥蓋、支架 LC3,316SS
填料 浸四氟乙烯石棉繩
手輪 QT450-10
閥桿螺母 ZCuA110Fe3
閥桿 316SS
墊片 低溫石棉

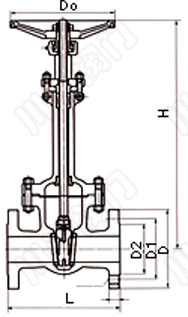

六、低溫閘閥 結構圖

DZ40Y _低溫閘閥結構圖_截止閥廠家
七、低溫閘閥 連接尺寸

低溫閘閥外形尺寸
公稱通徑 主要外形尺寸和連接尺寸
L D D1 D2 b Z-d H D0
DZ40Y-16
20 150 105 75 55 14 4-14 320 140
25 160 115 85 65 14 4-14 350 160
32 180 135 100 78 16 4-18 385 180
40 200 145 110 85 16 4-18 420 200
50 250 160 125 100 16 4-18 540 240
65 270 180 145 120 18 4-18 610 240
80 280 195 160 135 20 8-18 690 280
100 300 215 180 155 20 8-18 780 300
125 325 245 210 185 22 8-18 930 320
150 350 280 240 210 24 8-23 980 360
200 400 335 295 265 26 12-23 1180 400
250 450 405 355 320 30 12-25 1390 450
300 500 460 410 375 30 12-25 1620 560
DZ40Y-25
20 150 105 75 55 16 4-14 320 140
25 160 115 85 65 16 4-14 350 160
32 180 135 100 78 18 4-18 385 180
40 200 145 110 85 18 4-18 420 200
50 250 160 125 100 20 4-18 540 240
65 270 180 145 120 22 8-18 610 240
80 280 195 160 135 22 8-18 690 280
100 300 230 190 160 24 8-23 780 300
125 325 270 220 188 28 8-25 930 320
150 350 300 250 218 30 8-25 980 360
200 400 360 310 278 34 12-25 1180 400
250 450 425 370 332 36 12-30 1390 450
300 500 485 430 390 40 16-30 1620 560

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-低溫閘閥.PDF
