Y42X水用減壓閥
產品展示>> 減壓閥>>Y42X水用減壓閥
一、Y42X水用減壓閥 產品概述

上海川滬閥門有限公司生產的Y42X水用減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用活塞直接感應下游壓力變化，從而驅動閥瓣開 關，并控制閥瓣開關高度完成減壓功能,活塞式減壓閥行程較高，口徑比薄膜式減壓閥大。
適用場景:
Y42X 水用減壓閥系列減壓閥主要用于城市建筑、高層建筑的冷熱供水和非腐蝕性液體系統中，具有調壓、穩壓作用，動作平穩，同時也適用于中低壓常溫氣體管路。

二、Y42X水用減壓閥 產品圖片

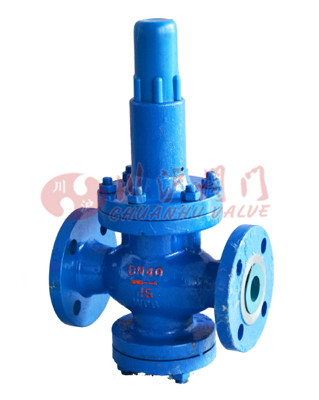

Y42X水用減壓閥
水用減壓閥(鑄鋼法蘭連接)
三、Y42X水用減壓閥 產品型號

閥體材質 型號
鑄鋼 Y42X-10C,Y42X-16C,Y42X-25C
不銹鋼 Y42X-10P,Y42X-16P,Y42X-25P
四、Y42X水用減壓閥 零件材料

零件名稱 材質
閥體、閥蓋、底蓋 WCB/304SS
閥座 2Cr13/304SS
閥瓣 2Cr13/304SS
閥桿 2Cr13/304SS
缸套 2Cr13/25#
活塞 2Cr13/304SS
O型圈 丁腈橡膠/聚四氟乙烯
密封圈 丁腈橡膠/聚四氟乙烯
膜片 丁腈橡膠
調節彈簧 60Si2Mn
五、Y42X水用減壓閥 主要技術參數

公稱壓力 1.0 1.6 2.5
殼體試驗壓力(MPa)* 1.5 2.4 3.75
密封試驗壓力(MPa) 1.0 1.6 2.5
高進口壓力(MPa) 1.0 1.6 2.5
出口壓力范圍(MPa) 0.2~0.8 0.2~1.0 0.4~1.6
壓力特性偏差 符合GB/T12245-2005標準
流量特性偏差 符合GB/T12245-2005標準
泄漏率 0
工作溫度 0~80°C

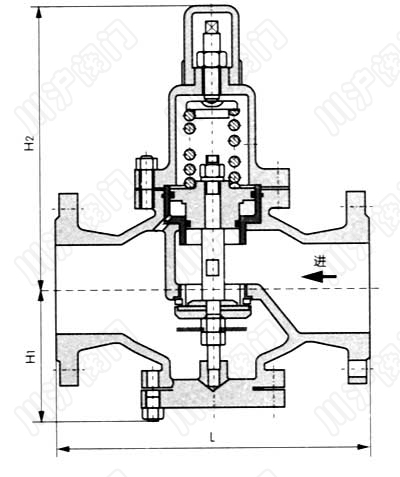

六、Y42X水用減壓閥 結構圖

Y42X水用減壓閥結構圖
七、Y42X水用減壓閥 連接尺寸

公稱通徑DN 外 形 尺 寸
L H Hl
15 160 225 90
20 160 265 98
25 180 265 110
32 200 265 110
40 220 320 125
50 250 320 125
65 280 325 130
80 310 385 160
100 350 385 170
125 400 430 200
150 450 430 210
200 500 560 240
250 650 690 290
300 800 800 335
350 850 880 375
400 900 980 405
450 900 1100 455
500 950 1130 465

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
