J13W針型閥
一、J13W針型閥 產品概述

上海川滬閥門生產的J13W針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

二、J13W針型閥 產品圖片

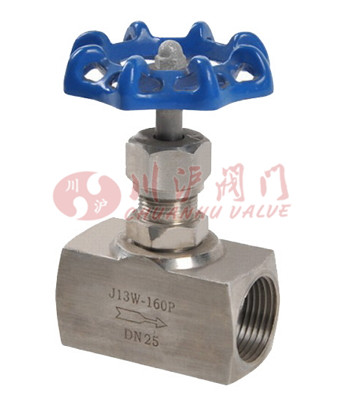

J13W針型閥
J13W針型閥(不銹鋼內螺紋連接)
三、J13W針型閥 零部件材質

零件名稱 閥桿，閥蓋 閥桿，閥瓣 填料
J13W-16P 鉻鎳不銹鋼 鉻鎳不銹鋼 聚四氟乙稀，柔性石墨
J13W-160、J13W-40 優質碳鋼 鉻不銹鋼
四、J13W針型閥 技術規范

型號 公稱壓力 Mpa 試驗壓力 (Mpa) 工作壓力(Mpa) 工作溫度 適用介質
殼體 密封(液)l 密封(氣)
J13W-16 1.6 2.4 1.76 0.6 1.6 P≤540OC 液化石油氣水，酸，蒸汽，油品等
J13W-40P 4.0 6.0 4.4 0.6 4.0
J13W-160 16.0 24.0 17.6 0.6 16.0 C≤425 OC
J13W-320P 32.0 48.0 35.2 0.6 32.0
五、J13W針型閥 結構圖

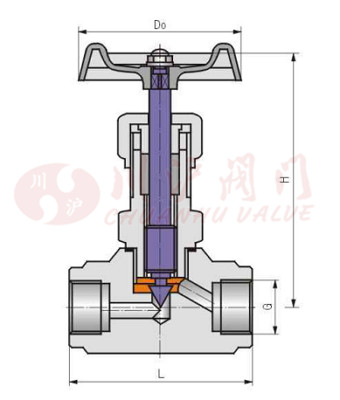

J13W針型閥結構圖
六、J13W針型閥 連接尺寸

公稱直徑DN（mm） 管螺紋 尺 重量
Do L H H1 d
6 1/4 60 55 90 100 4 0.63
10 3/8 60 60 92 102 5 0.65
15 1/2 65 65 97 107 6 0.8
20 3/4 8 80 109 121 8 1.07
25 1 100 90 122 132 10 1.8
32 11/4 140 128 180 191 15 5.0
40 11/2 160 148 200 215 18 7.2

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
