一、電磁流量計 產品概述

智能型電磁流量計，是用于測量連續或間斷流經封閉管道中導電液體和液固兩相流的體積流量。由于它的測量精度不受被測介質的溫度、密度、粘度以及電導率(允許低限以上)變化的影響，選擇合適的襯里和電極材料，就可以測量各種腐蝕性(如酸、堿，鹽)以及磨擦系數的礦漿等介質流量。因此，被廣泛地用于石油、化工、水利、治金、煤礦、供水、環保、食品衛生等領域。

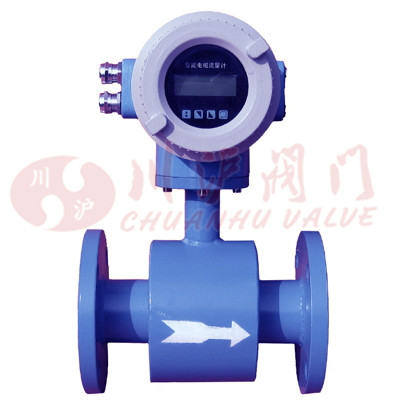

二、電磁流量計 產品圖片

電磁流量計（型號：HDLD）

三、電磁流量計 特點

HDLD系列電磁流量計，具有以下特點：
·不受流體密度、粘度、溫度、壓力和電導率變化的影響，線性測量原理能實現高精確度測量；
·測量管內無阻流件，壓損小，直管段要求低；
·公稱通徑DN6-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；
·轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小；
·轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；
·高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；
·具有RS485或RS232數字通訊信號輸出；
·具有電導率測量功能，可以判別傳感器是否空管；具有自檢與自診斷功能；
·采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
·可用于相應的防爆場合。

四、電磁流量計 使用環境條件

環境溫度：傳感器-25℃~+60℃ 轉換器-10℃~+60℃
相對濕度：5%-95%

五、電磁流量計 工作條件

流體高溫度 一體型：70℃
分離型：聚四氟乙烯襯里 100℃
氯丁橡膠襯里 80℃ 高溫橡膠120℃
聚氨酯橡膠襯里 70℃
流體電導率：≥5us/cm

六、電磁流量計 其他參數

4.1執行標準： JB/T9248-1999
4.2高流速： 15m/s
4.3公稱通徑： DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000
4.4 精確度： 0.5%、0.2%
4.5 公稱壓力： 4.0Mpa(DN10-150)
1.6Mpa（DN200-600）
1.0Mpa(DN700-1200)
0.6Mpa（DN400-2000）
其他規格和標準可按客戶要求
4.6 材料：
電極形式和材料：
電極形式可分為標準型、刮刀型、可拆卸型、帶接地電極。
電極及接地電極材料有含鉬不銹鋼、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑一銥合金、不銹鋼涂覆碳化物7種。
法蘭材料：碳鋼、不銹鋼
接地環材料：不銹鋼
進門保護環材料：不銹鋼、碳鋼。
4.7 外殼保護：
IP65：
IP68：僅分離型氯丁橡膠和聚氨酯襯里的傳感器，且不包括防爆結構。
4.8 防爆標準：
DN15-DN600 一體型防爆：mdⅡBT4
DN15-DN1600 分離型防爆，傳感器和轉換器安裝在相應的危險區：mdⅡBT4
DN15-DN1600 分離型防爆，傳感器安裝在相應的危險區，轉換器安裝在安全區：mdⅡBT4。
4.9 連接電纜：分離型電磁流量計，傳感器與轉換器之間用信號電纜連接，電纜長度長應小于100m，本公司隨表免費提供10m電纜，不足部分需要訂貨。
4.10 轉換器性能：
供電電源：單相交流電 85-265 V， 45-63Hz，功率小于20W；直流供電11-40VD.C
轉換器顯示與編程操作：4個薄膜按鍵可設定選擇全部參數，還可利用外接手操器或PC機 （RS485、RS232）對轉換器設定編程；高清晰度背光LCD顯示；空管檢測；自診斷功能。
數字通訊：RS485、RS232、MODBUS、REMOTE，具有防雷擊保護。
輸出信號：
電流輸出：雙向兩路，全隔離0-10 mA、 4-20mA；負載電阻：0-10mA是0-1.5k歐姆，4-20mA時是0-750歐姆。
頻率輸出：正向和反向流量輸出，輸出頻率上限可在1-5000Hz范圍內設定。帶光電隔離的晶體管集電極雙向輸出。外接電源不大于35V，導通時集電極大電流為250 mA。
脈沖輸出：正向和反向流量輸出，輸出脈沖上限可達5000CP/S。脈沖當量為0.001L-1.0m3/cp。脈沖寬度自動設置為20ms或方波。帶光電隔離的晶體管集電極開路輸出。外接電源不大于35V，導通時集電極大電流為250 mA 。
流向指示輸出：本流量計可測正反方向的流體流動流量，并可以判斷出流體流動的方向。規定顯示正向流量時輸出+10V高電平，反向流體流動輸出OV的低電平。
報警輸出：兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大于35V，導通時集電極大電流為250 mA。報警狀態：流體空管、勵磁短線、流量超限。
阻尼時間：0-100s間分檔可選。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
