氣動下展式放料閥

產品展示>> 氣動截止閥>>氣動上展式放料閥
一、氣動下展式放料閥 產品概述

上海川滬閥門有限公司生產的氣動下展式放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部,因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈,在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕,并對密封圈進行特殊處理,使表面硬度達到HRC56-62,具有高耐磨、耐腐蝕的功能,閥瓣密封根據需要時封面均堆焊有硬質合金,密封副采用線密封,保證密封的可靠性,并可防止結疤。同時采取短行程閥瓣的設計。

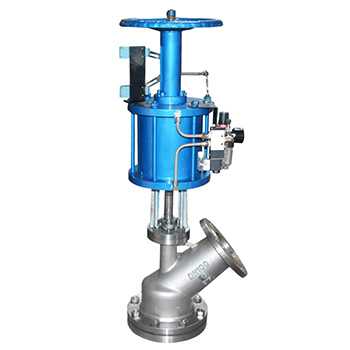

二、氣動下展式放料閥 產品圖片

氣動下展式放料閥
氣動下展式放料閥
三、氣動下展式放料閥 產品型號

閥體材質 型號
碳鋼 FLJ641F、FLJ641H-16C,FLJ641F、FLJ641H-25C
不銹鋼 FLJ641F、FLJ641H-16P,FLJ641F、FLJ641H-25P
四、氣動下展式放料閥 零部件材料

零件名稱 ZG1Cr18 Ni9Ti系列 ZG00Cr18 Ni10系列 ZG1Cr18 Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
閥體/閥蓋 ZG1Cr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
閥桿 ZG1Cr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
閥瓣 ZG1Cr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
墊片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18 Ni9Ti 1Cr18 Ni9Ti 1Cr18 Ni9Ti 1Cr18 Ni9Ti 45

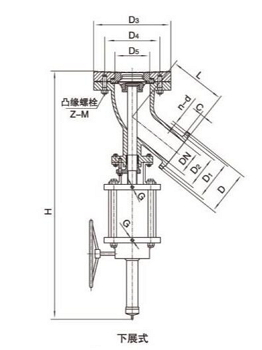

五、氣動下展式放料閥 結構圖

氣動下展式放料閥結構圖
六、氣動下展式放料閥 連接尺寸

公稱通徑 DN 外形主連接法蘭尺寸 氣源接口
-H D D1 D2 C f N d D3 D4 D5 L Z-M
25 750 115 85 65 16 2 4 14 115 85 47 125 M12x4 1/4"
40 845 150 110 84 18 3 4 18 160 125 80 160 M16x4
50 845 165 125 99 20 3 4 18 180 145 80 169 M16x4
65 1000 185 145 118 20 3 4 18 195 160 110 175 M16x8
80 1050 200 160 132 20 3 8 18 225 190 137 185 M16x8
100 1120 220 180 156 22 3 8 18 260 225 180 210 M16x8
125 1370 250 210 184 22 3 8 18 280 240 180 230 M20x8
150 1450 285 240 211 24 3 8 22 295 295 210 240 M20x8
200 1580 340 295 266 24 3 12 22 405 335 275 330 M22x12
250 1720 405 355 319 26 3 12 26 460 410 330 380 M22x12

下載:上海川滬閥門有限公司-產品樣本-氣動下展式放料閥.PDF
