一、頂裝薄膜壓力調節閥 產品概述

上海川滬閥門有限公司生產的頂裝薄膜壓力調節閥，由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。和ZZYP系列相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響，以及更易于更換或調整彈簧的特點。因此頂裝薄膜壓力調節閥廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。頂裝薄膜壓力調節閥系列產品公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。多種多樣的品種可供選擇。比老型式有更大壓差范圍。

二、頂裝薄膜壓力調節閥 產品圖片

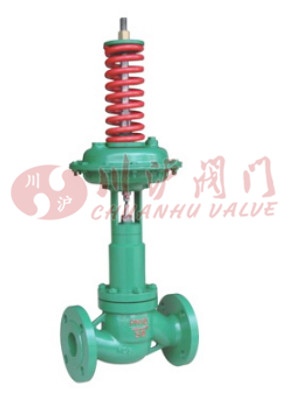

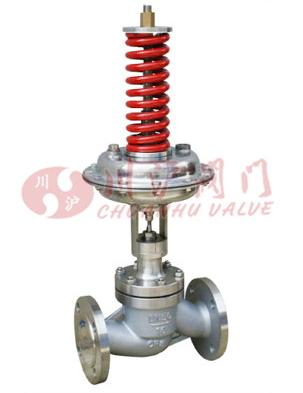

頂裝薄膜壓力調節閥(不銹鋼法蘭連接)	頂裝薄膜壓力調節閥(鑄鋼法蘭連接)

三、頂裝薄膜壓力調節閥 技術參數

公稱通徑DN		20	20	20	20	20	65	80	100	125	150	200	250	300
額定流量系數Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
額定行程L（mm）		8		10		14	20		25	40		50	60	70
公稱壓力（MPa）		1.6、4.0
壓力調節范圍(KPa)		15～50、40～80、60～100、80～140、120～180、160～220、200～260、 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500
固有流量特質		快開
調節精度（%）		±5
使用溫度（℃）		≤350
允許泄漏量	硬密封(1/h)	單座：≤10-4×閥額定容量（Ⅳ級）、雙座和套筒：≤5×10-3閥額定容量（Ⅱ級）
	軟密封(m1/min)	0.15		0.30		0.45	0.60	0.90	1.70	4.0		6.75	11.10	16.0
減壓比	大	10
	小	1.25

四、頂裝薄膜壓力調節閥 材質

閥體	ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
閥芯	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥座	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥桿	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜蓋	A3、1Cr18Ni9Ti
填料	聚四氟乙烯、柔性石墨
膜片	丁腈橡膠、耐油橡膠、氟橡膠

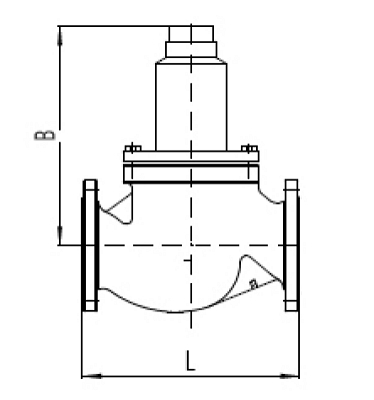

五、頂裝薄膜壓力調節閥 結構圖

六、頂裝薄膜壓力調節閥 連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	130	181	184	200	222	254	276	298	352	410	451	600	650
B	212	212	238	238	240	240	275	275	380	380	430	430	430

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-頂裝薄膜壓力調節閥.PDF
