一、電動襯氟截止閥 產品概述

上海川滬閥門有限公司生產的電動襯氟截止閥由全襯氟截止閥與Z型多回轉電動執行器組成
電動襯氟截止閥型號為：J941F46，電動襯氟截止閥基本結構：
1.氟塑料襯里J41F46型直通式、J45F46直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等項優點，被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

二、電動襯氟截止閥 產品圖片

電動襯氟截止閥(碳鋼法蘭襯氟型)

三、電動襯氟截止閥 執行標準

遵循規范	STANDARD
設計與制造	GB 12238 /GB 12235
結構長度	GB 12221 (長—短系列)
法蘭尺寸	JB78/JB79 (GB.HG.SH)
壓力試驗	GB/T 13927
標志	GB 12220
供貨/td>	GB/T 12252

四、電動襯氟截止閥 基本材質

零件名稱	灰鑄鐵	鑄鋼	不銹剛		超低碳不銹鋼
	Z	C	P	R	PL	RL
閥體、閥蓋	HT250/WCB	WCB	CF8	CF8M	CF3	CF3M
閥瓣、閥桿	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2 Ti	00Cr18Ni10	00Cr17Ni14Mo2
活街螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
襯里層/閥座	FEP(F46) PCTFE(F3) PFA (可溶性聚四氟乙烯)
填料	PTFE (F4) PTFE (F4)
填料壓蓋	WCB	WCB	CF8	CF8M	CF3	CF3M
閥桿螺母	ZCuAl10Fe3 ZCuAl10Fe3
蝶栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手輪	HT200	HT200	WCC	WCC	WCC	WCC

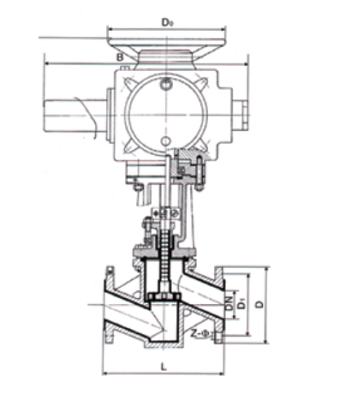

五、電動襯氟截止閥 結構圖

七、電動襯氟截止閥 連接尺寸

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0		H1	H2	W(kg)
		PN1.0(MPa)
15	1/2	130	95	65	45	2	14	4-φ14		100	235	260	7
20	3/4	150	105	75	55	2	16	4-φ14		100	240	265	7.5
25	1	160	115	85	65	2	16	4-φ14		120	245	270	8
32	11/4	180	135	100	78	2	18	4-φ18		140	255	285	12
40	11/2	200	145	110	85	3	18	4-φ18		140	285	315	14
50	2	230	160	125	100	3	20	4-φ18		160	295	330	19
65	21/2	290	180	145	120	3	20	4-φ18		180	350	395	27
80	3	310	195	160	135	3	22	4-φ18		240	395	445	42
100	4	350	215	180	155	3	22	8-φ18		240	450	490	50
125	5	400	245	210	185	3	24	8-φ18		280	525	555	64
150	6	480	280	240	210	3	24	8-φ23		320	605	645	85
200	8	495	335	295	265	3	26	8-φ23		360	645	765	105
250	10	622	390	350	320	3	28	12-φ23		400	685	805	135
300	12	698	440	400	368	4	28	12-φ23		400	710	814	155
350	14	787	500	460	428	4	30	16-φ23		450	750	855	320
PN1.6(MPa)
15	1/2	130	95	65	45	2	14	4-φ14	100		240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100		245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120		250	275	8.2
32	11/4	180	135	100	78	2	18	4-φ18	140		260	290	12
40	11/2	200	145	110	85	3	18	4-φ18	140		285	325	14
50	2	230	160	125	100	3	20	4-φ18	160		300	335	18
65	21/2	290	180	145	120	3	20	4-φ18	180		355	400	26
80	3	310	195	160	135	3	22	8-φ18	240		400	450	40
100	4	350	215	180	155	3	24	8-φ18	240		455	495	50
125	5	400	245	210	185	3	26	8-φ18	280		530	560	65
150	6	480	280	240	210	3	28	8-φ23	320		605	650	85
200	8	495	335	295	265	3	30	12-φ23	360		650	770	150
250	10	622	405	355	320	3	32	12-φ25	400		690	810	245
300	12	698	460	410	375	4	34	12-φ25	400		730	845	295
PN2.5(MPa)
15	1/2	130	95	65	45	2	16	4-φ14	120		240	270	7.5
20	3/4	150	105	75	55	2	16	4-φ14	120		245	275	8
25	1	160	115	85	65	2	16	4-φ14	140		250	290	9
32	11/4	180	135	100	78	2	18	4-φ18	160		260	325	13
40	11/2	200	145	110	85	2	18	4-φ18	180		285	335	15
50	2	230	160	125	100	3	20	4-φ18	180		300	335	20
65	21/2	290	180	145	120	3	22	8-φ18	240		355	400	28
80	3	310	195	160	135	3	22	8-φ18	280		400	450	42
100	4	350	230	180	160	3	24	8-φ23	320		455	495	57
125	5	400	270	210	188	3	28	8-φ25	320		560	560	71
150	6	480	300	240	218	3	30	8-φ25	360		610	650	90

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-電動襯氟截止閥.PDF
