一、電動彈性座封閘閥 產品概述

上海川滬閥門有限公司生產的電動彈性座封閘閥，可根扭用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制。具有靈敏、可靠、安裝方便等特點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。RVEX電動彈性座封閘閥,電動彈性座封閘閥,彈性座封閘閥。
公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598

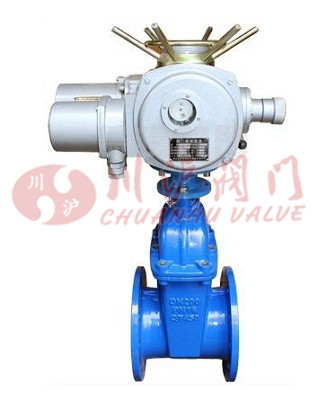

二、電動彈性座封閘閥 產品圖片

電動彈性座封閘閥(鑄鐵法蘭連接)

三、電動彈性座封閘閥 主要技術參數

壓力等級	1.0MPa、1.6MPa、2.5MPa
閥體耐壓	1.5MPa、2.4MPa、3.75MPa
密封試驗	1.1MPa、1.76MPa、2.75MPa
工作溫度	0～80℃
適用介質	水、油、蒸氣等

四、電動彈性座封閘閥 零部件材料

序號	名稱	材料	序號	名稱	材料
1	閥體	球墨鑄鐵	8	止推墊	錫青銅
2	閘板	球墨鑄鐵外覆EPDM	9	軸套	錫青銅
3	螺栓	鍍鋅	10	螺栓	鍍鋅
4	密封圈	NBR	11	軸蓋	球墨鑄鐵
5	閥蓋	球墨鑄鐵	12	防塵罩	NBR
6	閥桿	不銹鋼	13	手輪	鑄鐵
7	“O”形密封圈	NBR	14	緊固螺母	鍍鋅

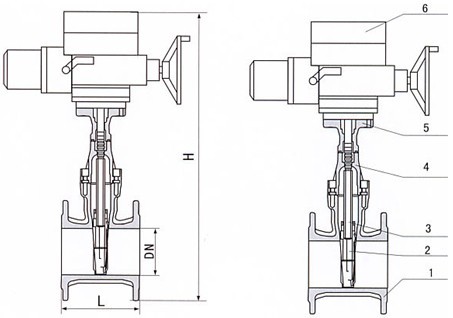

五、電動彈性座封閘閥 結構圖

六、電動彈性座封閘閥 連接尺寸

型號	公稱口徑DNmm	L	D1		D	Z-Φd		H
			1.0MPa	1.6MPa		1.0MPa	1.6MPa
RVC(H)X Z45X Z41X	50	180	125		165	4-Φ18		268
	65	190	145		185	4-Φ18		296
	80	240	160		200	8-Φ18		340
	100	250	180		235	8-Φ18		367
	125	254	210		250	8-Φ18		424
	150	280	240		290	8-Φ23		515
	200	300	295		340	8-23	12-23	550
	250	380	350	355	410	12-23	12-25	685
	300	400	400	410	460	12-23	12-25	760
	350	430	460	470	520	16-23	16-25	845
	400	406	515	525	580	16-26	16-30	945
	450	432	565	585	640	20-26	20-30	1020
	500	457	620	650	715	20-26	20-34	1140
	600	508	725	770	840	20-30	20-36	1320

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
