一、PSQ角行程電動執行機構 產品概述

上海川滬閥門有限公司的PSQ角行程執行機構主要是有相互隔離的電器控制部分和齒輪傳動部分組成，電機作為連接兩隔離部分的中間部件。齒輪傳動結構為行星齒輪傳動結構，行星齒輪的外部始終卡合一個蝸桿齒輪，運行時也不分開，設計是使用機在故障或閥門轉矩意外增加時刻直接通過手輪進行手動控制。執行機構有兩個螺桿止檔機械限位，每一個轉向的行程范圍可以通過限位開關的設置來控制，閥門的開度由一個凸起的顯示器指示，獨特的轉矩開關可調整從50%～100%的最大轉矩，實現轉矩保護，以防止閥門被卡死時造成的閥桿損壞。

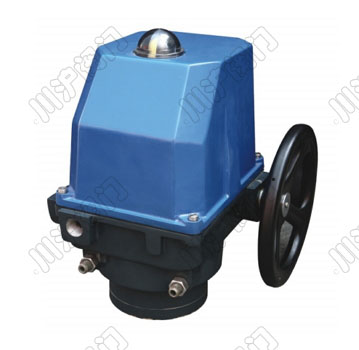

二、PSQ角行程電動執行機構 產品圖片

PSQ角行程電動執行機構

三、PSQ角行程電動執行機構 產品特點

1．一體化結構設計，位置變送器和伺服放大器做為兩個獨立部件均可直接裝入執行機構內部，直接接受4-20mA控制信號，輸出4-20mA或1-5VDC閥位反饋信號，具有自診斷功能，使用和調校十分方便。
2.功能模塊式結構設計，通過不同可選功能的組合，實現從簡單到復雜的控制，滿足不同應用要求。
3.結構簡單，體積小巧，重量輕，便于安裝和維護，機械零件全部采用CNC加工制作，工藝精湛。
4.傳動全部采用小齒隙密封齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需加油，多種運行速度，可滿足各種控制系統的要求，以保證系統的快速響應及穩定性
5.PSQ系列有轉矩開關保護，可防止因閥門產生過大轉矩而損壞閥桿。
6.驅動電機采用高性能稀土磁性材料制作的高速同步電機，運行平穩。具有體積小、力矩大、抗堵轉、控制精度高等特點。
7.可設置分段調節，即由一臺調節器輸出的雙時間比例信號控制兩臺執行機構（4-12mA對應PSL1的全開或全閉，12-20mA對應PSL2的全開或全閉）。
8.閥位反饋元件采用全密封高精度多圈電位器，具有體積小、精度高、死區小、使用壽命長等特點。全部電器元件均采用世界名牌產品，質量可靠。電器部件布線嚴謹并與傳動部件完全隔離，提高了執行機構運行性的可靠。

四、PSQ角行程電動執行機構 選型參數

標準 型號	轉矩 (Nm)	動作時間 (90°/s)	電源	功耗	出線連接	手動 操作	防護 等級	重量 (kg)	最大轉角
PSQ51	50	23	220VAC	24.2	2×M22×1.5	手輪	IP67	7	0-90 °
PSQ61	65	32	220VAC	24.2	2×M22×1.5	手輪	IP67	7
PSQ76	75	60	220VAC	25.3	2×M22×1.5	手輪	IP67	7
PSQ102	100	32	220VAC	62	2×M22×1.5	手輪	IP67	7
PSQ202	200	28	220VAC	93	2×M22×1.5	手輪	IP67	13
PSQ502	500	43	220VAC	120	2×M27×1.5	手輪	IP67	27
PSQ702	700	43	220VAC	120	2×M27×1.5	手輪	IP67	27
PSQ1202	1200	31/37	220VAC	180	2×PF3/4"	手輪	IP67	70
PSQ2002	2000	93/112	220VAC	200	2×PF3/4"	手輪	IP67	75
PSQ3002	3000	93/112	220VAC	250	2×PF3/4"	手輪	IP67	75

五、PSQ角行程電動執行機構 技術參數

電源電壓	AC220V 50Hz
功 耗	5VA
開關容量	150VA（24V 50VA）
輸入信號	4-20mA或1-5V
輸入阻抗	250Ω或500Ω
輸出信號	4-20mA時≤650Ω
絕緣電阻	主電路一控制電路：100MΩ（500VDC）； 控制電路一輸出電路：100MΩ（500VDC）； 輸出電路一主電路：100MΩ（500VDC
重復精度	±1%
靈敏度	±（0.5-5%）F.S
滯后	50%靈敏度
環境溫度	-20℃～＋70℃
儲存溫度	-30℃～＋50℃

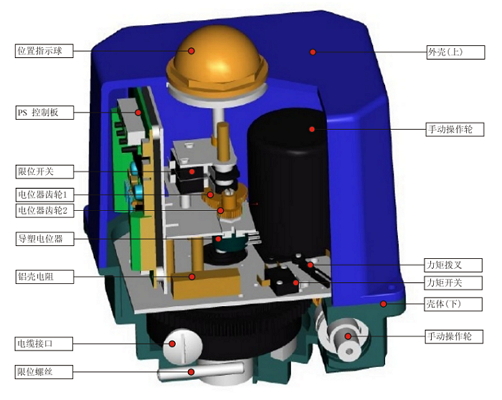

六、PSQ角行程電動執行機構 內部結構圖

PSQ角行程電動執行機構_內部結構圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。

下載：上海川滬閥門有限公司-產品樣本-PSQ角行程電動執行機構.PDF

PSQ角行程電動執行機構鏈接：http://www.geyingchun.cn/products/diandongzhixingqi/psq.html
