一、氣動波紋管調節閥 產品概述

上海川滬閥門有限公司生產的ZJSBP/M氣動薄膜波紋管調節閥是在氣動單座(套筒)調節閥的基礎上加裝波紋管來進行密封的，閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。調節閥的泄漏量符合ANSI B16.104標準。
特點：
氣動波紋管調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
適用場景:
氣動波紋管調節閥上閥蓋采用波紋管密封結構，適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另外氣動波紋管密封調節閥也可用在真空的場合。

二、氣動波紋管調節閥 產品圖片

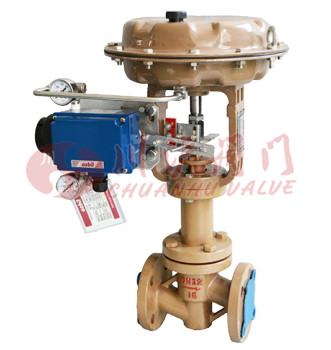

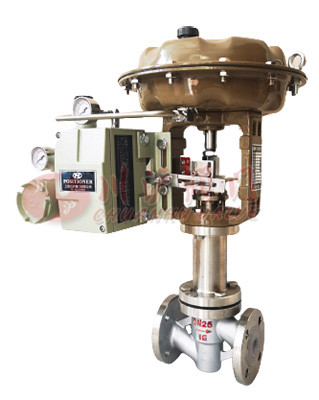

氣動波紋管調節閥(碳鋼閥體帶襯氟波紋管)	氣動波紋管調節閥(不銹鋼閥體帶襯氟波紋管)

三、氣動波紋管調節閥 零部件參數

零部件	材質
閥體	WCB	304	316	316L
墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
閥座 / 套筒	304	304	316	316L
閥芯	304	304	316	316L
導向套/并帽	304	304	316	316L
中墊	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
閥蓋	WCB	304	316	316L
閥桿	304	304	316	316L
波紋管	304	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
填料壓蓋	WCB	304	316	316L

四、氣動波紋管調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
流量特性		等百分比、直線型
閥蓋形式		波紋管密封型-40～+350℃
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式

五、氣動波紋管調節閥 氣動薄膜執行機構參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

六、氣動波紋管調節閥 性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

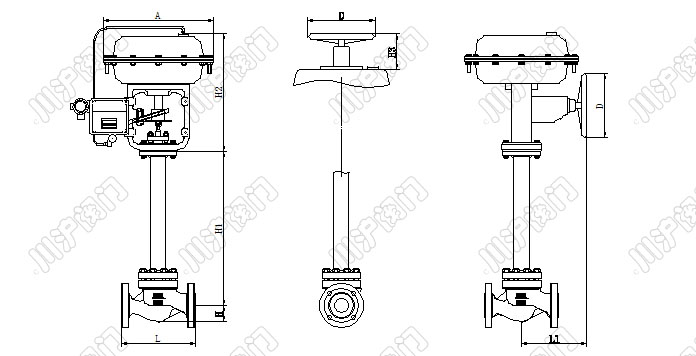

七、氣動波紋管調節閥 結構圖

八、氣動波紋管調節閥 連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		365	365	425	430	445	660	680	690	748	740	780
H2		298	298	298	298	298	380	380	380	510	510	510
H3		180	180	180	180	180	236	236	236	310	310	310
L1		289	289	289	289	289	347	347	347	476	476	476
A		282	282	282	282	282	360	360	360	470	470	470
D		220	220	220	220	220	270	270	270	320	320	320

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動波紋管調節閥.PDF

氣動波紋管調節閥鏈接：http://geyingchun.cn/products/qidongtiaojiefa/qdbwgtjf.html
