一、氣動低溫調節閥 產品概述

上海川滬閥門有限公司生產的DWZJSP氣動薄膜低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。
特點：
氣動低溫調節閥配置的多彈簧執行機構高度低、重量輕、裝備簡便。
氣動低溫調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點。
氣動低溫調節閥適合于低于0～-250℃狀態下工作，由氣動薄膜執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。
氣動低溫調節閥為減少傳遞，長頸采用薄壁結構。
適用場景:
氣動低溫調節閥在石油、化工、冶金等工業銷售過程的自動控制中得到廣泛的應用。氣動低溫調節閥它特別適用于-60~-250℃低溫狀態下的介質（如液氧、液氮等）的調節。

二、氣動低溫調節閥 產品圖片

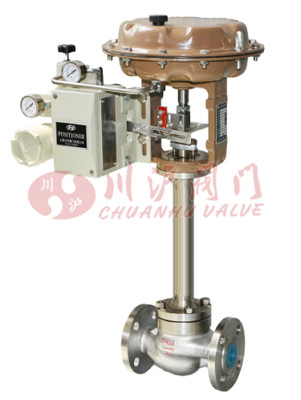

氣動低溫調節閥(加低溫管)

三、氣動低溫調節閥 零部件參數

零部件	材質
閥體	WCB	304	316	316L
墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
閥座/套筒	304	304	316	316L
閥芯	304	304	316	316L
導向套/并帽	304	304	316	316L
中墊	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
閥蓋	WCB	304	316	316L
閥桿	304	304	316	316L
隔熱板	碳鋼	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
螺栓	25	不銹鋼	不銹鋼	不銹鋼
填料壓蓋	WCB	304	316	316L

四、氣動低溫調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
流量特性		等百分比、直線型
閥蓋形式		低溫型-10～-196℃、超低溫型-196～-250℃
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式

五、氣動低溫調節閥 氣動薄膜執行機構參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

六、氣動低溫調節閥 性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

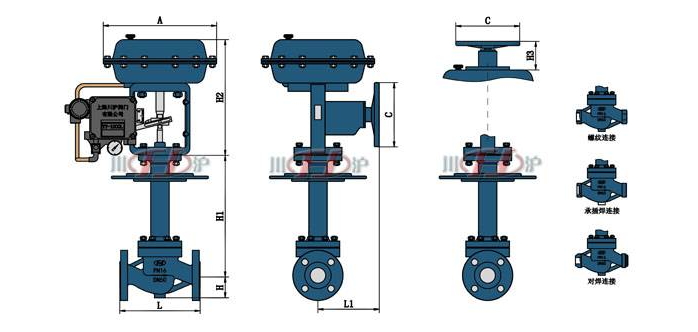

七、氣動低溫調節閥 結構圖

八、氣動低溫調節閥 連接尺寸

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		根據實際工況溫度而定
H2		298	298	298	298	380	380	380	510	510	510	650	650
H3		180	180	180	180	236	236	236	310	310	310	380	380
L1		280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	270	270	270	320	320	320	400	400

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動低溫調節閥.PDF

氣動低溫調節閥鏈接：http://www.geyingchun.cn/products/qidongtiaojiefa/qddwtjf.html
