電動波紋管調節閥
一、電動波紋管調節閥 產品概述
上海川滬閥門有限公司生電動波紋管調節閥除了有電動襯氟調節閥的功能外,還增加聚四氟乙烯波紋管密封結構,能夠更好的滿足密封性能,能達到多重密封保護,拒絕介質外漏,對要求苛刻的介質(氯氣等劇毒和強腐蝕)有更好的密封保證作用。
特點:
1.耐腐蝕:幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。
2.密封性能好:采用波紋管和填料雙重密封結構,確保無外滲漏。
3.泄漏量?。河捎陂y芯、閥座采用軟密封,故泄漏量低。
4.配用直行程電子式執行機構,輸出力矩大、結構緊湊。
適用場景:
電動波紋管調節閥廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。
二、電動波紋管調節閥 產品圖片

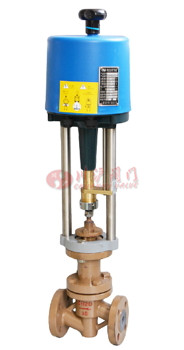

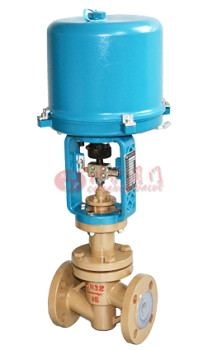

電動波紋管調節閥(配381型電動執行器) | 電動波紋管調節閥(配PSL型電動執行器) |
三、電動波紋管調節閥 零部件參數
序號 | 名稱 | 序號 | 名稱 | |
01 | 電動執行機構 | 08 | 閥蓋 |
|
02 | 連接螺母 | 09 | 波紋管 | |
03 | 指針盤 | 10 | 閥芯 | |
04 | 行程標尺 | 11 | O型圈 | |
05 | 執行器支架 | 12 | 填料 | |
06 | 螺栓、螺母 | 13 | |填料壓蓋 | |
07 | 閥桿 | 14 | 閥體 |
名稱 | 材質 Materials |
---|---|
閥體、閥蓋 | ZG230-450, ZG0Crl8Ni9 |
襯里材料 | F46, F4、PFA、PO、PE、PP |
波紋管材料 | 聚四氟乙烯(PTFE) (F4) |
閥芯材料 | 0Crl8Ni9 |
填料、墊片 | 聚四氟乙烯、柔性石墨 |
閥桿、推桿 | 2013、0Crl8Ni9 |
電動執行機構 | 組合件(件電裝說明書) |
四、電動波紋管調節閥 技術參數
公稱通徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
閥座通徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數KV | 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 17 | 24 | 44 | 68 | 99 | 175 | 275 | 360 | 640 | 960 | 1300 |
配用執行機構型號 | PSL型 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL-314 | |||||||||||
381型 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | ||||||||||||
行程 |
16 | 25 | 40 | 60 | 100 | ||||||||||||
公稱壓力(MPa) | 0.6MPa、1.0Mpa、1.6MPa、2.5Mpa | ||||||||||||||||
作用方式 |
電關式(B)、電開式(K) | ||||||||||||||||
信號范圍(Kpa) |
0~10Madc:4~20mmADC | ||||||||||||||||
流量特性 |
直線型、等百分比、快開 | ||||||||||||||||
固有可調比 | 30:1 | ||||||||||||||||
工作溫度℃ |
-30℃一+150℃ | ||||||||||||||||
供電電源 |
220V50~60HZ | ||||||||||||||||
防爆等級 | 普通型、防爆型 |
五、電動波紋管調節閥 性能參數
項目 | 指標值 | ||
---|---|---|---|
基本誤差% | 配3810L±2.5; 配PSL±1.0 | ||
回差% | 配381L ±2.0; 配PSL±1.0 | ||
死區% | 1.0 | ||
始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
始點±2.5 | 終點±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×閥額定容量 | ||
可調范圍R | 30:1 |

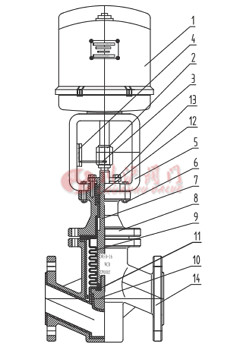

六、電動波紋管調節閥 結構圖

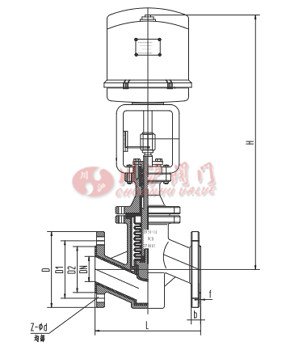

七、電動波紋管調節閥 連接尺寸
PN10 | |||||||||
---|---|---|---|---|---|---|---|---|---|
公稱通徑 | 電動頭外徑 | 結構長度 | 法蘭連接尺寸 | 電開、電關 | |||||
D0 | L | D | D1 | D2 | f | b | Z-d | H | |
DN15 | 225 | 130 | 95 | 65 | 45 | 3 | 16 | 4—14 | 673 |
DN20 | 225 | 150 | 105 | 75 | 55 | 3 | 18 | 4—14 | 673 |
DN25 | 225 | 160 | 115 | 85 | 65 | 3 | 18 | 4—14 | 698 |
DN32 | 225 | 180 | 140 | 100 | 78 | 3 | 18 | 4—18 | 720 |
DN40 | 255 | 200 | 150 | 110 | 85 | 3 | 18 | 4—18 | 723 |
DN50 | 255 | 230 | 165 | 125 | 100 | 3 | 18 | 4—18 | 740 |
DN65 | 270 | 290 | 185 | 145 | 120 | 4 | 18 | 4—18 | 850 |
DN80 | 270 | 310 | 200 | 160 | 135 | 4 | 20 | 8—18 | 866 |
DN100 | 270 | 350 | 220 | 180 | 155 | 4 | 20 | 8—18 | 884 |
DN125 | 3X0 | 400 | 250 | 2X0 | 185 | 4 | 22 | 8—18 | 1040 |
DN150 | 310 | 480 | 285 | 240 | 210 | 5 | 22 | S—22 | 1065 |
DN200 | 310 | 600 | 340 | 295 | 265 | 5 | 24 | 8—22 | 1090 |
DN250 | 350 | 730 | 395 | 350 | 320 | 5 | 26 | 12—22 | 1256 |
DN300 | 350 | 850 | 445 | 400 | 368 | 5 | 26 | 12—22 | 1520 |
PN16 | |||||||||
---|---|---|---|---|---|---|---|---|---|
公稱通徑 | 電動頭外徑 | 結構長度 | 法蘭連接尺寸 | 電開、電關 | |||||
D0 | L | D | D1 | D2 | f | b | Z-d | H | |
DN15 | 225 | 130 | 95 | 65 | 45 | 3 | 16 | 4—14 | 673 |
DN20 | 225 | 150 | 105 | 75 | 55 | 3 | 18 | 4—14 | 673 |
DN25 | 225 | 160 | 115 | 85 | 65 | 3 | 18 | 4—14 | 698 |
DN32 | 225 | 180 | 140 | 100 | 78 | 3 | 18 | 4—18 | 720 |
DN40 | 255 | 200 | 150 | 110 | 85 | 3 | 18 | 4—18 | 723 |
DN50 | 255 | 230 | 165 | 125 | 100 | 3 | 18 | 4—18 | 740 |
DN65 | 270 | 290 | 185 | 145 | 120 | 4 | 18 | 4—18 | 850 |
DN80 | 270 | 310 | 200 | 160 | 135 | 4 | 20 | 8—18 | 866 |
DN100 | 270 | 350 | 220 | 180 | 155 | 4 | 20 | 8—18 | 884 |
DN125 | 310 | 400 | 250 | 210 | 185 | 4 | 22 | 8—18 | 1040 |
DN150 | BIO | 480 | 285 | 240 | 210 | 5 | 22 | 8—22 | 1065 |
DN200 | 310 | 600 | 340 | 295 | 265 | 5 | 24 | 12—22 | 1090 |
DN250 | 350 | 730 | 405 | 355 | 320 | 5 | 26 | 12—26 | 1256 |
DN300 | 350 | 850 | 460 | 410 | 370 | 5 | 28 | 12-26 | 1520 |
注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
