一、電動低溫調節閥 產品概述

上海川滬閥門有限公司生產的ZRSGW-P(M)電動低溫調節閥，是由3810系列(PSL系列)電動執行器與低溫型調節閥閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制電動低溫調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動低溫調節閥為減少傳遞，長頸采用薄壁結構。
特點：
電動低溫調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
電動低溫調節閥內部結構多樣化，可根據實際工況選擇閥芯結構形式。
適用場景:
電動低溫調節閥適合于低于0～-250℃狀態下工作，由電動執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。

二、電動低溫調節閥 產品圖片

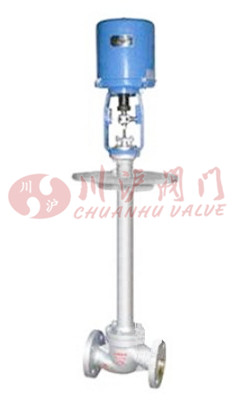

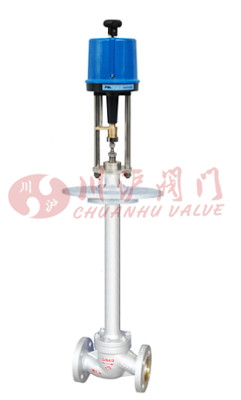

電動低溫調節閥(配PSL電動執行器)	電動低溫調節閥(配381電動執行器)

三、電動低溫調節閥 零部件參數

零部件	材質
閥體	WCB	304	316	316L
墊片	PTFE\石墨墊片
閥座/套筒	304	304	316	316L
閥芯	304	304	316	316L
導向套/并帽	304	304	316	316L
中墊	PTFE\石墨墊片
閥蓋	WCB	304	316	316L
閥桿	304	304	316	316L
隔熱板	碳鋼	304	316	316L
填料	PTFE/石墨
螺栓	25	不銹鋼	不銹鋼	不銹鋼
填料壓蓋	WCB	304	316	316L

四、電動低溫調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程		16			25		40			60			100
流量特性		等百分比、直線型
閥蓋形式		低溫型0～-196℃
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
配置執行器類別		3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
執行器參數		電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

五、電動低溫調節閥 性能參數

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

六、電動低溫調節閥 結構圖

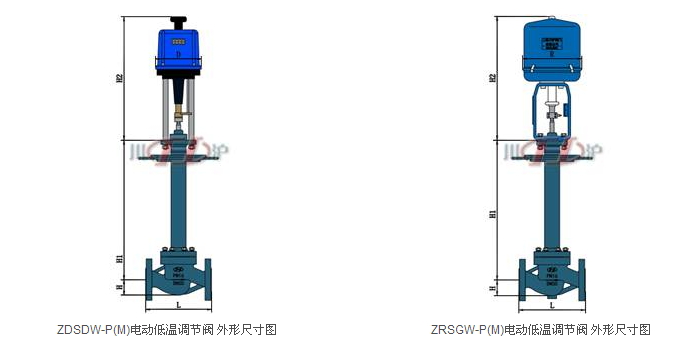

七、電動低溫調節閥 連接尺寸

公稱通徑 DN		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		根據實際工況溫度而定
H2	PSL	465	465	465	465	560	560	560	560	560	788	788	788
	3810	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	257	257	257	310	310	310	310	310

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
