一、電動隔膜調節閥 產品概述

上海川滬閥門有限公司生產的ZD(R)SG型直行程電動隔膜調節閥根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。該電動隔膜調節閥由隔膜閥配用各類直行程電動執行器組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20mA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流 量、溫度、液位等參數的調節。
特點：
ZD(R)SG電動隔膜調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
適用場景:
ZD(R)SG電動隔膜調節閥閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。

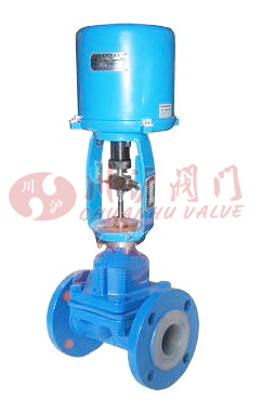

二、電動隔膜調節閥 產品圖片

電動隔膜調節閥

三、電動隔膜調節閥 零部件參數

零部件	材質
閥體	HT200、ZG230～450或下述材質襯里
隔膜	丁荃膠、天然膠、聚四氟乙烯波紋
薄膜	丁腈橡膠夾增強滌綸織物
彈簧	60S12Mn、閥體襯里材質及適用范圍

四、電動隔膜調節閥 技術參數

公稱通徑(DN)		15	20	25	32	40	50	65	80	100	125	150	200	250
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數	KV	8	12	16	38	60	68	90	150	300	500	600	1200	1800
允許壓差(MPa)		1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.09
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程		10	16		25		40			60				100
流量特性		快開特性
閥蓋形式		標準型(-17～+250℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		隔膜式
配置執行器類別		381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

五、電動隔膜調節閥 性能參數

項目	指標值
基本誤差％	≤±3.5
回差％	≤2.5
死區％	≤3.0
始終點偏差％	±2.5
額定行程偏差％	±2.5
純滯后	≤IS
允許泄量L/H	橡膠隔膜片"0"，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水）
絕緣電阻	不小于20M
阻尼特性	不大于3周半

六、電動隔膜調節閥 閥體襯里材料適用場合

閥體襯里	使用溫度（℃）	適用介質
無襯里	-10～+175	適用于非腐蝕性介質
軟橡膠	-10～+85	有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠	-10～+85	適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
氯丁膠	-10～+105	適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿?？鼓p性能良好
丁荃膠	-10～+120	防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性好
搪瓷	-10～+175	適用于溫?zé)o機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46	-10～+190	適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質

七、電動隔膜調節閥 隔膜襯里材料適用場合

隔膜材質	使用溫度（℃）	適用介質
丁荃膠（B級）	-40～+100	大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類
天然膠（Q級）	-50～+100	主要用于凈化水、無機鹽和烯的礦物酸介質
聚四氟乙烯	-10～+150	極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕

八、電動隔膜調節閥 結構圖

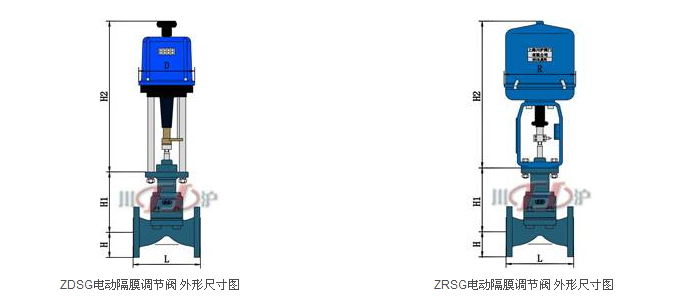

九、電動隔膜調節閥 連接尺寸

公稱通徑		20	25	40	50	65	80	100	150	200	250
L		181	184	222	254	276	298	352	451	600	720
H		67	72	87	92	105	110	127	174	209	300
配PSL	H2	738	750	765	767	845	857	875	1025	1045	1252
	重量(KG)	15	17	24	29	49	61	82	150	211	370
配381L	H2	501	513	650	652	770	782	800	1080	1125	1345
	重量(KG)	23	24	39	44	64	76	97	203	264	418

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
