襯氟籃式過濾器
產品展示>> 過濾器>>襯氟籃式過濾器
一、襯氟籃式過濾器 產品概述

襯氟籃式過濾器是本廠根據客戶使用要求結合過濾器和氟塑料襯里閥門的優點研發的一種新型的過濾器產品。本產品適用于：各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀酸交替、各種有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其他強腐蝕性介質（注：不同的襯里材料適用介質有所不同）。本產品殼體材質以碳鋼內襯氟塑料，濾網材質為F46、F4等材質。本產品具有耐腐蝕強、過濾效率高、維護方便等優點。

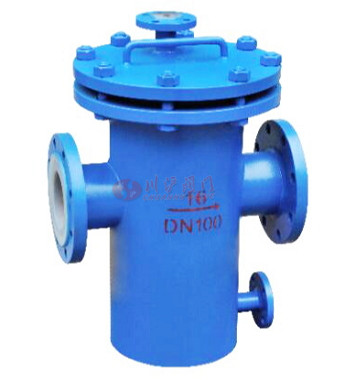

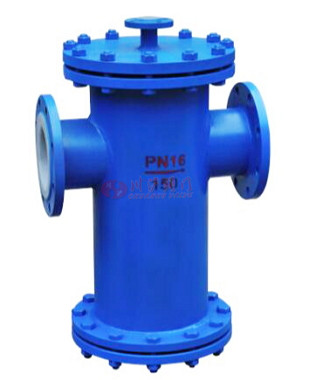

二、襯氟籃式過濾器 產品圖片

襯氟籃式過濾器 襯氟籃式過濾器
襯氟籃式過濾器 襯氟籃式過濾器
三、襯氟籃式過濾器 技術參數

技術標準Technical standard
設計規范Design specification HG/T21637
結構長度Structure length GB/T12221
法蘭尺寸Flange size GB/T9113.1-2000? ASME 16.5a
公稱壓力試驗Nominal pressure test 0.6、1.0、1.6、2.5MPa? Class150
壓力試驗Pressure test GB/T 13927-92 API 598
型號Model Y型、藍式?Blue type
四、襯氟籃式過濾器 閥體材質

序號NO. 零件名稱
Part name		 精鑄球墨鑄鐵Precision casting ductile iron
 碳鋼
Carbon steel		 不銹鋼Stainless steel
QT C P R PL RL
1 閥體Body、
閥蓋
Cover		 QT 400 WCB CF8 CF8M CF3 CF3M
2 內襯材料
Lining material		 FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO（聚烯烴）、PE(超高分子量聚乙烯)
3 過濾網
Filter screen		 PTFE(F4)
4 螺栓Bolt 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
5 螺母Nut 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9

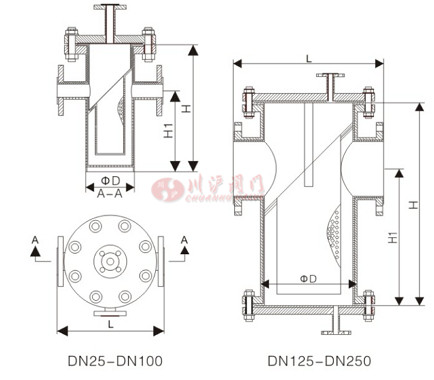

五、襯氟籃式過濾器 結構圖

襯氟籃式過濾器結構圖
六、襯氟籃式過濾器 連接尺寸

通徑 L ￠D H H1
DN25 260 108 330 200
DN32 260 108 330 200
DN40 260 108 330 200
DN50 260 108 330 200
DN65 340 159 430 280
DN80 340 159 430 280
DN100 400 219 490 305
DN125 500 273 635 420
DN150 500 273 635 420
DN200 560 325 785 525
DN250 660 426 895 640

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
