T型過濾器
一、T型過濾器 產品概述

上海川滬閥門有限公司生產的T型過濾器適用于蒸汽、空氣、煤油、水等配管上排除銹渣及異物保護閥門及設備。
T型過濾器流通快速，故壓力損失小，抗污性強。排渣方便。A型表示角式．B表示直通式。

二、T型過濾器 產品圖片

T型過濾器 T型過濾器

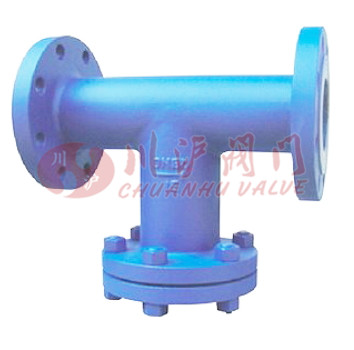

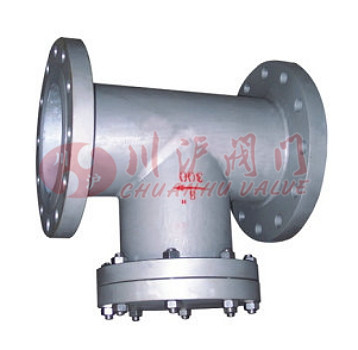

T型過濾器(碳鋼法蘭連接) T型過濾器(不銹鋼法蘭連接)
三、T型過濾器 技術參數

Type
型號		 Nomiaal Pressure(MPa)
公稱壓力		 WorkingTempoature(℃)
工作溫度		 Filter Net Eye Number
濾網目數		 Applicable media
適用介質
TG—A 2.0 300 20—150 Steam．Air．Water，Oil
YG—B 5.0 425 20—150 蒸汽、空氣、水、油
四、T型過濾器 結構圖

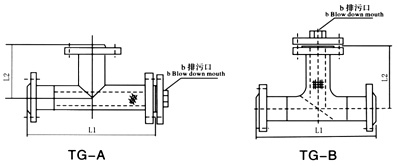

T型過濾器結構圖
五、T型過濾器 連接尺寸

TG—A型 安裝尺寸

型號
(MPa)
公稱壓力
連接方式		 (DN)
公稱通徑		 (mm)
外形尺寸
L1 L2 C
TG—A型
PN一2.0		 Flange
法蘭		 50 277 128 457
65 316 146 530
80 337 156 568
100 388 181 648
150 491 232 842
200 591 280 1031
250 668 318 1169
300 768 368 1370
TG—A型
PN一5.0		 Flange
法蘭		 50 292 134 472
65 331 152 545
80 360 165 591
100 416 191 676
150 521 241 871
200 621 289 1062
250 716 333 1216
300 821 384 1421

TG—B型 安裝尺寸

型號
(MPa)
公稱壓力		 連接方式 (DN)
公稱通徑		 mm
外形尺寸		 W(in)
L1 L2 C
TG—B型
PN一2.0		 Flange
法蘭		 50 250 149 281 RC1/2〞
65 292 170 325 RC1/2〞
80 312 181 352 RC1/2〞
100 362 267 412 RC3/4〞
150 464 260 539 RC3/4〞
200 500 311 660 RC3/4〞
250 600 351 761 RC3/4〞
300 736 400 886 RC3/4〞
TG—B型
PN一5.0		 Flange
法蘭		 50 268 158 298 RC1/2〞
65 304 179 337 RC1/2〞
80 330 196 370 RC1/2〞
100 382 225 432 RC3/4〞
150 482 280 557 RC3/4〞
200 578 332.5 678 RC3/4〞
250 666 383 791 RC3/4〞
300 768 437 918 RC3/4〞

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
