藍式過濾器
產品展示>> 過濾器>>藍式過濾器
一、藍式過濾器 產品概述

上海川滬閥門有限公司生產的SRB型過濾器，藍式過濾器 籃式過濾器主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成，當流體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃由濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，取出濾籃。清洗后重新裝入即可。因此，使用維護極為方便。
適用場景:
籃式過濾器是除去液體中含有少量固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作；也是提高產品純度、凈化氣體的小型設備。因此，廣泛應用于石油、化工、化纖、醫藥、食品等工業。

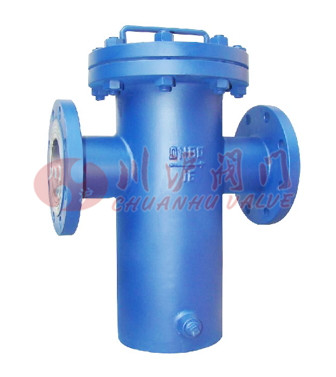

二、藍式過濾器 產品圖片

藍式過濾器 藍式過濾器
藍式過濾器(鑄鋼法蘭連接) 藍式過濾器(不銹鋼法蘭連接)
三、藍式過濾器 技術參數

殼體材質 鑄鐵、碳鋼 不銹鋼
濾框?yàn)V網材質 不銹鋼
密封件材質 耐油石棉、柔性石墨、聚四氟乙烯
工作溫度(℃) -30～+380 -80～+450
公稱壓力(MPa) 0.6～6.4 (150Lb～300Lb)
過濾精度（目/in） 10-300
連接方式 法蘭、對焊

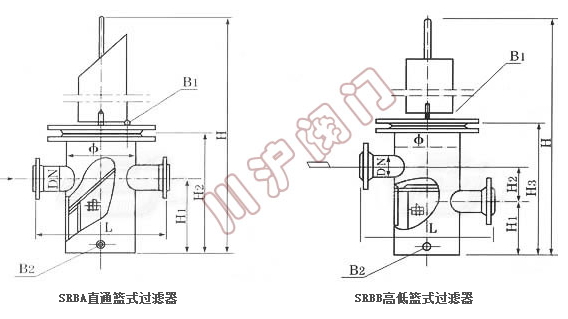

四、藍式過濾器 結構圖

SRB_藍式過濾器_結構圖_上海閥門廠
五、藍式過濾器 連接尺寸

直通籃式過濾器外形尺寸

公稱直徑DN 主要尺寸 排放□"B" 參考重量
φ L H1 H2 H（拆卸濾網距離）
25 76 220 160 260 480 R1/2" 12
32 76 220 165 270 495 16
40 114 280 180 300 550 23
50 114 280 180 300 550 28
65 140 330 220 350 650 48
80 168 340 260 400 740 65
100 219 420 310 470 880 R3/4" 126
150 273 500 430 620 1175 248
200 325 560 530 780 1875 292
250 426 660 640 930 2170 415
300 478 750 840 1200 2690 596

高低籃式過濾器外形尺寸

公稱直徑DN 主要尺寸 排放□"B" 參考重量
φ L H1 H2 H3 H（拆卸濾網距離）
25 76 220 110 70 280 520 R1/2" 15
32 76 220 110 70 285 525 19
40 114 280 120 100 340 630 24
50 114 280 120 100 340 630 29
65 140 330 160 110 400 750 40
80 168 340 180 140 460 860 55
100 219 420 220 170 550 1040 R3/4" 103
150 273 500 310 220 720 1375 181
200 325 560 390 280 900 2005 303
250 426 660 480 320 1070 2320 439
六、藍式過濾器 安裝與維護說明

1、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬易損件，需特別保護；
2、當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質；
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；
4、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
