空氣電磁閥
一、空氣電磁閥 產品概述

上海川滬閥門有限公司生產的空氣電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。
ZQDF系列蒸汽電磁閥可廣泛應用于紡織、印染、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF系列電磁閥主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。

二、空氣電磁閥 產品圖片

空氣電磁閥

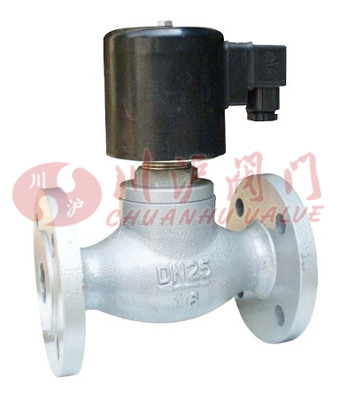

空氣電磁閥(碳鋼法蘭連接)
三、空氣電磁閥 技術參數

型號 參數 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
公稱壓力（MPa） 1.6
工作壓差（MPa） DN15-50 0～1.6
DN65-100 0.05～1.6
介質種類 煤氣、 空氣等 飽和 蒸汽 過熱蒸汽或高溫氣體 水油 液體 熱水 高溫 水、油
介質溫度℃（mm） ≤60 ≤180 ≤220 ≤60 ≤180 ≤220
使用電壓 AC220V其余規格可作特殊訂貨
使用壽命 按JB/T7352-92規定
泄漏量（ml/min） 按JB/T7352-92·F規定
功耗（VA） 50
四、空氣電磁閥 結構圖

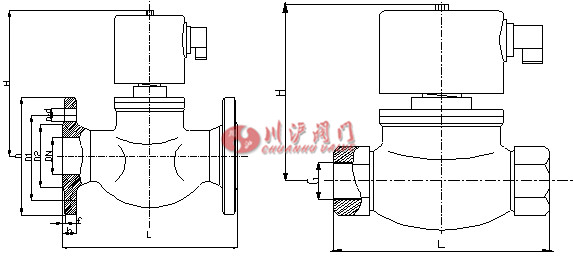

空氣電磁閥結構圖
五、空氣電磁閥 安裝尺寸

公稱通徑 DN 內螺紋連接 法蘭連接
外形尺寸 內螺紋 外形尺寸 法蘭尺寸
H L G H L D D1 D2 b f n-d
15 153 92 1/2 153 130 96 65 46 14 2 4 -Φ14
20 153 92 3/4 153 150 105 75 56 16 2 4 -Φ14
25 153 110 1 153 160 115 85 65 16 3 4 -Φ14
32 176 120 11/4 176 180 140 100 76 18 3 4 -Φ18
40 176 140 11/2 176 200 150 110 84 18 3 4 -Φ18
50 192 162 2 192 230 165 125 99 20 3 4 -Φ18
65 - - - 250 290 185 145 118 20 3 4 -Φ18
80 - - - 260 310 200 160 132 20 3 8 -Φ18
100 - - - 290 350 220 180 156 22 3 8 -Φ18

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-空氣電磁閥.PDF
