一、氣動活塞式切斷閥 產品概述

上海川滬閥門有限公司生產的ZSQP氣動活塞式切斷閥(簡稱活塞式切斷閥)，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。
特點：
氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節機構的型式，氣動活塞式切斷閥可分為直通單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。
當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞上產生推力，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使活塞式切斷閥控制更加方便、簡捷。
適用場景:
氣動活塞式切斷閥廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。

二、氣動活塞式切斷閥 產品圖片

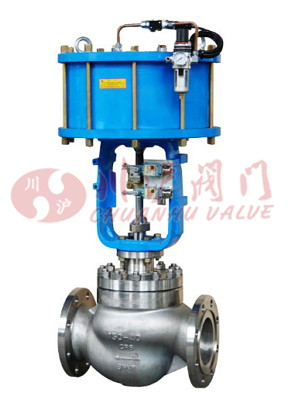

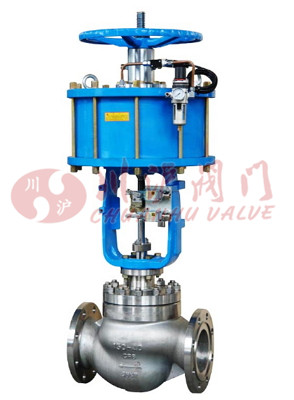

氣動活塞式切斷閥(不帶手輪)	氣動活塞式切斷閥(帶手輪)

三、氣動活塞式切斷閥 零部件參數

部件	材質
閥體、閥蓋	HT200、ZG230-450，ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
閥座	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥芯	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
氣缸體	ZG230-450
活塞	ZAlSi12
填料	聚四氟乙烯，柔性石墨
閥芯軟質密封件	增強聚四氟乙烯

四、氣動活塞式切斷閥 技術參數

公稱通徑 mm		20	25	32	40	50	65	80	100
額定流量系數Kv		7	11	20	30	48	75	120	190
額定行程 mm		8			12		20		25
氣缸直徑 mm		75			100		150
允許泄 露量	硬密封	單座、雙座：1.2X10 -7 X 閥額定容量；套筒： 5X10 -6 X 閥額定容量
	軟密封	VI 級
允許壓差MPa		≤ 公稱壓力
信號壓力KPa		0 或 400 ～ 600
閥蓋形式		常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃
壓蓋型式		螺栓壓緊式
閥芯形式		單座、套筒、雙座型閥芯
流量特性		快開特性
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

五、氣動活塞式切斷閥 結構圖

六、氣動活塞式切斷閥 連接尺寸

公稱通徑		20	25	32	40	50	65	80	100	125	150	200
A		196			232		308			394		498
L	PN16	150	160	180	200	230	290	310	350	400	480	600
H		340	345	370	380	390	475	490	500	765	825	927
H1		53	58	70	75	83	93	100	110	125	143	170
重量	標準型	10	12	15	18	23	35	45	60	75	90	120

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
