一、蒸汽電磁閥 產品概述

上海川滬閥門有限公司生產的蒸汽電磁閥適用于以蒸汽為加熱介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀。蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。

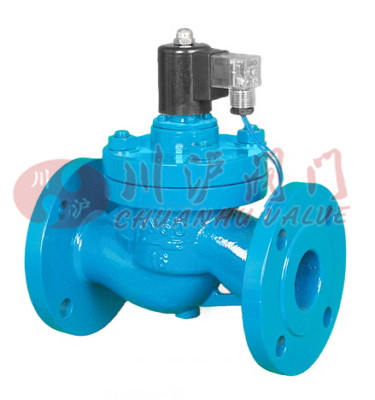

二、蒸汽電磁閥 產品圖片

蒸汽電磁閥
蒸汽電磁閥(碳鋼法蘭連接)
三、蒸汽電磁閥 技術參數

工作介質 蒸汽及其他腐蝕性氣體
介質溫度℃ ≤200
公稱壓力 （MPa） 1.6
工作壓差 （MPa） 0.05~1.6 0.1~1.6
電源電壓 AC220V其余規格可作特殊訂貨
使用壽命 按JB/T7352-94規定
額定流量系數 （KV）
泄漏量 （ml/min） 按JB/T7352-94 . F 規定
公稱通徑 （mm） 15 20 25 32 40 50 65 80 100 125 150
功耗（VA） 40、30 30

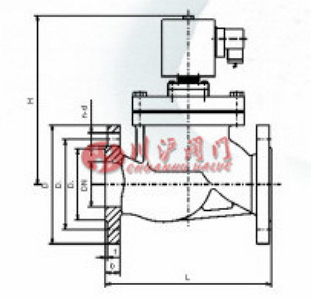

四、蒸汽電磁閥 結構圖

蒸汽電磁閥結構圖
五、蒸汽電磁閥 安裝尺寸

公稱通徑 DN 內螺紋連接 法蘭連接
外形尺寸 內螺紋 外形尺寸 法蘭尺寸
H L G H L D D1 D2 b f n-d
15 153 92 1/2 175 130 95 65 46 14 2 4-Φ14
20 153 92 3/4 180 150 105 75 56 16 2 4-Φ14
25 153 110 1 195 160 115 85 65 16 3 4-Φ14
32 176 120 1 1/4 205 180 140 100 76 18 3 4-Φ18
40 176 140 1 1/2 220 200 150 110 84 18 3 4-Φ18
50 192 162 2 235 230 165 125 99 20 3 4-Φ18
65 250 290 185 145 118 20 3 4-Φ18
80 260 310 200 160 132 20 3 8-Φ18
100 290 350 220 180 156 22 3 8-Φ18
125 365 400 250 210 184 22 3 8-Φ18
150 400 480 285 240 211 24 3 8-Φ22
200 416 600 340 295 266 24 3 12-Φ22
250 434 730 405 355 319 26 4 12-Φ26
300 490 850 460 410 370 28 4 12-Φ2

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
