氣動硬密封蝶閥
產品展示>> 氣動蝶閥>>氣動硬密封蝶閥
一、氣動硬密封蝶閥 產品概述

上海川滬閥門有限公司生產的氣動硬密封蝶閥D643H、D673H是由角行程氣動執行器及蝶閥閥體組成，氣動硬密封蝶閥采用多層次金屬硬密封結構，由活塞式氣動執行器及三偏心蝶閥閥體組成，可配閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。氣動硬密封蝶閥亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該氣動硬密封蝶閥具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過氣動硬密封蝶閥所產生的壓力降很小，故具有較好的流量控制特性。
特點：
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2、本蝶閥采用不銹鋼"U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性。
3、本蝶閥的三維偏心距，經過嚴格的計算，"U"型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能。
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
5、本蝶閥結構獨特，"開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。
6、可耐高溫、耐低溫、耐腐蝕性。
適用場景:
氣動硬密封蝶閥廣泛應用于冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

二、氣動硬密封蝶閥 產品圖片

氣動硬密封蝶閥 氣動硬密封蝶閥

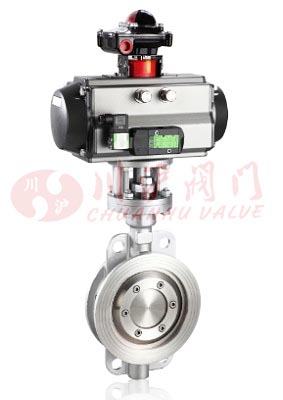

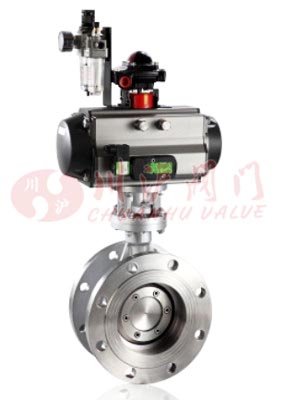

氣動硬密封蝶閥(三偏心硬密封對夾式) 氣動硬密封蝶閥(三偏心硬密封法蘭式)
三、氣動硬密封蝶閥 零部件材料

零件名稱 材料名稱
閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 不銹鋼與耐高溫石棉板組合成多層次
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 O型圈、柔性石墨
四、氣動硬密封蝶閥 技術參數

公稱通徑DN(mm) DN50～1000mm
公稱壓力(MPa) PN1.0、1.6、2.5MPa
閥體形式 直通鑄造閥體
連接形式 法蘭式、對夾式
閥芯形式 蝶板式
密封填料 柔性石墨、聚四氟乙烯
流量特性 近似等百分比、直線性
動作范圍 0～90°
泄露量Q 符合ANSI B16.104 IV級標準
適用溫度 硬密封≤450℃
基本誤差 帶定位器：小于全行程的±2%
回差 帶定位器：小于全行程的2%
可調范圍 50：1
配置執行機構 GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制
五、氣動硬密封蝶閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動硬密封蝶閥 性能規范

公稱通徑DN(mm) DN50～1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5～0.7
適用介質 水、油(溫度≤90℃)、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

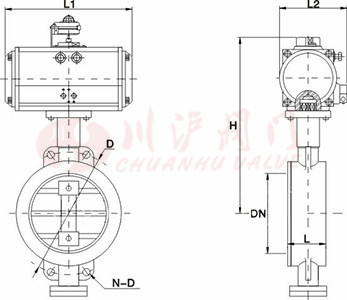

七、氣動硬密封蝶閥(對夾式) 結構圖

氣動硬密封蝶閥
八、氣動硬密封蝶閥(對夾式) 連接尺寸

主要外形尺寸mm-PN16（16bar）
公稱通徑
DN		 外形尺寸mm 連接尺寸mm 執行器型號
L L1 L2 H D N-D
50 43 159/211 83/95 277/205 125 4-18 AT-D-63/AT-S-75
65 46 211/248 95/107 287/315 145 4-18 AT-D-75/AT-S-88
80 46 248/269 107/123 365/375 160 8-18 AT-D-88/AT-S-100
100 52 269/315 123/141 420/436 180 8-18 AT-D-100/AT-S-115
125 56 315/345 141/152 436/462 210 8-18 AT-D-115/AT-S-125
150 56 345/409 152/172 466/543 240 8-22 AT-D-125/AT-S-145
200 60 409/438 172/187 593/665 295 12-22 AT-D-145/AT-S-160
250 68 436/559 187/215 682/752 355 12-26 AT-D-160/AT-S-190
300 78 550/600 215/240 725/772 410 12-26 AT-D-190/AT-S-210
350 78 600/633 240/262 832/880 470 16-26 AT-D-210/AT-S-240
400 102 633/730 262/330 862/968 525 16-30 AT-D-240/AT-S-270
450 114 633 262 945/1005 585 20-30 AT-D-240/AT-S-25
500 127 730 300 1058/1060 650 20-33 AT-D-270/AT-S-25
600 154 1320/1970 440/480 1108/1195 770 20-36 AW-D-25/AW-S-28
700 165 1430/2700 480/560 1170/1255 840 24-36 AW-D-28/AW-S-35
800 190 1430/2700 480/560 1325/1365 950 24-39 AW-D-25/AW-S-35

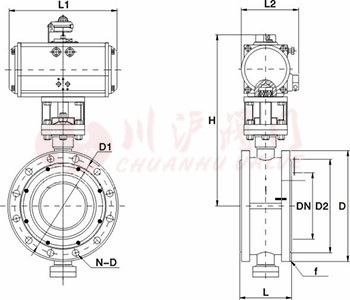

九、氣動硬密封蝶閥(法蘭式) 結構圖

氣動硬密封蝶閥
十、氣動硬密封蝶閥(法蘭式) 連接尺寸

主要外形尺寸mm-PN16（16bar）
公稱通徑
DN		 外形尺寸mm 連接尺寸mm 執行器型號
L L1 L2 H D D1 D2 f N-D
50 108 159/211 83/95 277/205 165 125 99 3 4-18 AT-D-63/AT-S-75
65 112 211/248 95/107 287/315 185 145 118 3 4-18 AT-D-75/AT-S-88
80 114 248/269 107/123 365/375 200 160 132 3 8-18 AT-D-88/AT-S-100
100 127 269/315 123/141 420/436 220 180 156 3 8-18 AT-D-100/AT-S-115
125 140 315/345 141/152 436/462 250 210 184 3 8-18 AT-D-115/AT-S-125
150 140 345/409 152/172 466/543 285 240 211 3 8-22 AT-D-125/AT-S-145
200 152 409/438 172/187 593/665 340 295 266 3 12-22 AT-D-145/AT-S-160
250 165 438/550 187/215 682/752 405 355 319 3 12-26 AT-D-160/AT-S-190
300 178 550/600 215/240 725/772 460 410 370 4 12-26 AT-D-190/AT-S-210
350 190 600/633 240/262 832/880 520 470 429 4 16-26 AT-D-210/AT-S-240
400 216 633/730 262/330 862/968 580 525 480 4 16-30 AT-D-240/AT-S-270
450 222 633/1700 262/440 945/1005 640 585 548 4 20-30 AT-D-240/AT-S-25
500 229 730/1700 330/440 1058/1060 715 650 609 4 20-33 AT-D-270/AT-S-25
600 267 1180/1700 368/440 1108/1195 840 770 720 5 20-36 AW-D-20/AW-S-25
700 292 1320/1970 440/480 1170/1255 910 840 794 5 24-36 AW-D-25/AW-S-28
800 318 1430/2700 480/560 1325/1365 1025 950 901 5 24-39 AT-D-28/AT-S-35

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
