一、氣動高真空蝶閥 產品概述

上海川滬閥門有限公司生產的氣動高真空蝶閥GID是由角行程氣動執行器及蝶閥閥體組成，GIQ氣動真空蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動，用于接通或切斷真空管路中的氣流。氣動真空蝶閥適用 介質為純凈空氣和非腐蝕性氣體，可選配反饋信號裝置及電氣閥門定位器。
特點：
GIQ型氣動高真空蝶閥通常把帶有密封槽的法蘭連接到長期處于真空狀態的一段，而法蘭另一面連接在經常放大器一側，正向使用蝶閥，有利于增加閥板的密封力。真空密封連接可分靜密封和動密封。當氣動高真空蝶閥以柔性密封連接時在真空橡膠時，是采用放氣量較小的真空橡膠制成的厚壁管；多用于口徑小于50mm的機械真空泵入口處與被抽氣的管道相連接，借以減少機械泵工作時產生的振動對真空系統的影響。當然也可以用于連接在玻璃管，金屬管及其他相關的元件的連接上。橡膠管與被連接件之間的連接是通過特制的管接頭實現的。
適用場景:
GID 氣動對夾式蝶閥廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

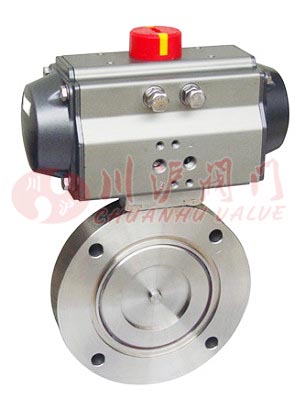

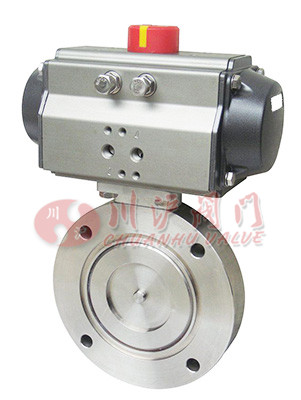

二、氣動高真空蝶閥 產品圖片

氣動高真空蝶閥	氣動高真空蝶閥

三、氣動高真空蝶閥 零部件材料

零件名稱	閥體和蝶板	構件	密封墊（閥體、蝶板）
材料	碳素鋼（鍍鎳）	2Cr13	丁腈橡膠
	不銹鋼	不銹鋼	丁腈橡膠/氟橡膠

四、氣動高真空蝶閥 技術參數

公稱通徑	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800
連接法蘭	JB/T919　　GB/T6070
漏氣速率（L/s）	133.3х10-6								133.3х10-5
通導能力（L/s）	48	97	178	260	546	938	1328	2611	3962	6159	8535	10912	13558	16202	22418	41357
氣缸直徑 mm	50							63			80		100		125
適用范圍（Pa）	133.3х10-6 ~ 101х103
介質溫度（℃）	-25~80
電磁換向閥電源  電壓及頻率（W）	220/50
電磁換向閥功率（W）	10
氣源壓力（MPa）	0.4~0.6
啟閉時間（S）	＜3
開閥時，閥板兩側壓力差（KPa）	≤101

五、氣動高真空蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動高真空蝶閥 性能規范

設計與制造	連接法蘭	檢驗與試驗
JB/T4079-91	JB/T919　　GB/T6070	JB/T4079　　JB/T6446

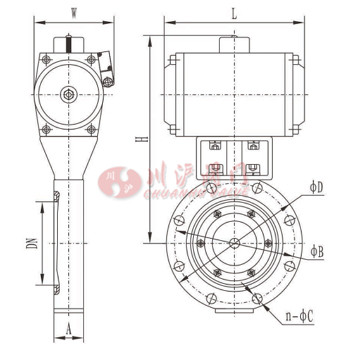

七、氣動高真空蝶閥 結構圖

八、氣動高真空蝶閥 連接尺寸

型號	通徑 (DN)	OD	OB	H	A	L	W	n—C
GIQ-50	50	110	90	210	26	168	92	4-9
GIQ-63	63	130	110	220	32
GIQ-80	80	145	125	252		204	105	8-9
GIQ-100	100	165	145	262
GIQ-125	125	200	175	278	35			8-11
GIQ-150	150	225	200	336		268	140
GIQ-200	200	285	260	388	45	298	165	12-11
GIQ-250	250	335	310	458	50	458	200
GIQ-300	300	425	395	560	55	525	206	12-14
GIQ-400	400	510	480	640	60	532	226	16-14
GIQ-500	500	600	565	788	80	742	325	12-18
GIQ-600	600	710	670	880	100	860	380	12-21

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
