一、氣動法蘭蝶閥 產品概述

上海川滬閥門有限公司生產的氣動法蘭蝶閥D641X、D643H是由角行程氣動執行器及蝶閥閥體組成，經過二位五通電磁閥控制操作方便，配以閥門定位器也可調節介質流量、溫度、壓力等參數。氣動法蘭蝶閥流體阻力較小，中大口徑的氣動法蘭蝶閥全開時有效流通面積較大，啟閉迅速省力，蝶扳旋轉90角度即可完成啟閉，由于轉軸兩側蝶板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，氣動法蘭蝶閥密封材料有丁晴橡膠、氟橡膠，稱為氣動法蘭軟密封蝶閥。其中氣動硬密封法蘭蝶閥為多層次金屬硬密封，具有彈性密封的優點，在低溫情況下均具有優良的密封性能。
特點：
1.結構緊湊，體積精小。
2.運行可靠，密封性好。
3.維修容易，安裝方便，適應性強。
適用場景:
氣動法蘭蝶閥廣泛應用于冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

二、氣動法蘭蝶閥 產品圖片

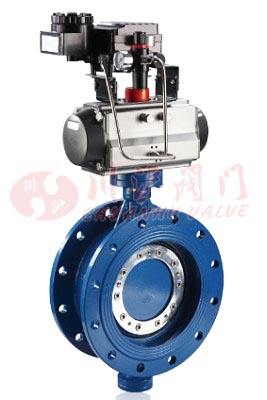

氣動法蘭蝶閥(配開關型附件)	氣動法蘭蝶閥(配調節型附件)

三、氣動法蘭蝶閥 零部件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

四、氣動法蘭蝶閥 技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6、2.5MPa
法蘭標準	JB/T79、GB/T9113、HG20594-97
連接形式	法蘭式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的±2%
可調范圍	50:1
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

五、氣動法蘭蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動法蘭蝶閥 性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油(溫度≤90℃)、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

七、氣動法蘭蝶閥(軟密封) 結構圖

八、氣動法蘭蝶閥(軟密封) 連接尺寸

主要外形尺寸-PN16、10（10bar）
公稱 通徑 DN	外形尺寸mm				連接尺寸mm
	L	L1	L2	H	D	D	N-D
50	108	141	71	269	165	125	4-18
65	112	159	83	283	185	145	4-18
80	114	159	83	289	200	160	8-18
100	127	211	95	320	220	180	8-18
125	140	248	107	351	250	210	8-18
150	140	269	123	380	285	240	8-22
200	152	345	152	435	340	295	8-22
250	165	409	172	509	395	350	12-22
300	178	438	187	597	445	400	12-22
350	190	550	215	653	505	460	16-22
400	216	550	215	720	565	515	16-26
450	222	600	240	772	615	565	20-26
500	229	633	262	867	670	620	20-26
600	267	-	-	-	780	725	20-30
700	292	-	-	-	895	840	24-30
800	318	-	-	-	1015	950	24-33

九、氣動法蘭蝶閥(硬密封) 結構圖

十、氣動法蘭蝶閥(硬密封) 連接尺寸

主要外形尺寸mm-PN16（16bar）
公稱通徑 DN	外形尺寸mm				連接尺寸mm					執行器型號
	L	L1	L2	H	D	D1	D2	f	N-D
50	108	159/211	83/95	277/205	165	125	99	3	4-18	AT-D-63/AT-S-75
65	112	211/248	95/107	287/315	185	145	118	3	4-18	AT-D-75/AT-S-88
80	114	248/269	107/123	365/375	200	160	132	3	8-18	AT-D-88/AT-S-100
100	127	269/315	123/141	420/436	220	180	156	3	8-18	AT-D-100/AT-S-115
125	140	315/345	141/152	436/462	250	210	184	3	8-18	AT-D-115/AT-S-125
150	140	345/409	152/172	466/543	285	240	211	3	8-22	AT-D-125/AT-S-145
200	152	409/438	172/187	593/665	340	295	266	3	12-22	AT-D-145/AT-S-160
250	165	438/550	187/215	682/752	405	355	319	3	12-26	AT-D-160/AT-S-190
300	178	550/600	215/240	725/772	460	410	370	4	12-26	AT-D-190/AT-S-210
350	190	600/633	240/262	832/880	520	470	429	4	16-26	AT-D-210/AT-S-240
400	216	633/730	262/330	862/968	580	525	480	4	16-30	AT-D-240/AT-S-270
450	222	633/1700	262/440	945/1005	640	585	548	4	20-30	AT-D-240/AT-S-25
500	229	730/1700	330/440	1058/1060	715	650	609	4	20-33	AT-D-270/AT-S-25
600	267	1180/1700	368/440	1108/1195	840	770	720	5	20-36	AW-D-20/AW-S-25
700	292	1320/1970	440/480	1170/1255	910	840	794	5	24-36	AW-D-25/AW-S-28
800	318	1430/2700	480/560	1325/1365	1025	950	901	5	24-39	AT-D-28/AT-S-35

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動法蘭蝶閥.PDF
