一、鍛鋼止回閥 產品概述

上海川滬閥門有限公司生產的鍛鋼止回閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.

二、鍛鋼止回閥 產品圖片

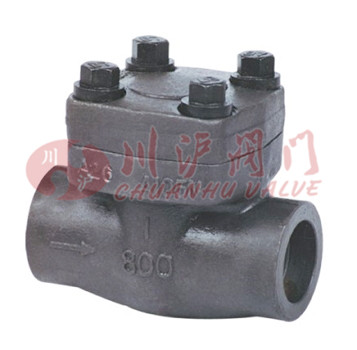

鍛鋼止回閥 鍛鋼止回閥

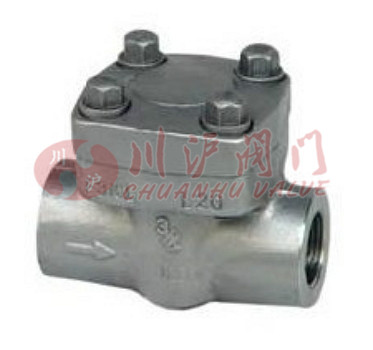

鍛鋼止回閥(鍛鋼內螺紋連接) 鍛鋼止回閥(不銹鋼內螺紋連接)
三、鍛鋼止回閥 結構和安裝尺寸

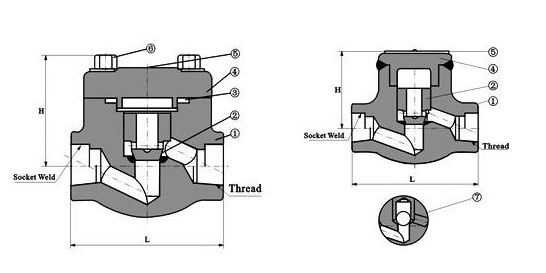

鍛鋼止回閥結構和安裝尺寸

鍛鋼升降式止回閥800LB

標準材質明細表

序號 零件名稱 CStoASTM AStoASTM SStoASTM
A105 F22 F304（L） F316（L）
1 閥體 A105 A182F22 A182F304（L） A182F316（L）
2 閥瓣 A276420 A276304 A276304（L） A276316（L）
3 密封螺母 316夾柔性石墨 316夾PTFE
4 密封圈 A105 A182F22 A182F304（L） A193 B8（M）
5 固定螺母 SS
6 提升螺栓 A193B7 A193B16 A193B8（M） A193B8（M）
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS 縮徑 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
全徑 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
L 79 79 92 111 120 152 172 200
W 61 61 65 79 95 103 118 132
重量 螺栓式 1.4 1.2 1.5 3.1 3.9 5.6 8.9 12.5
焊接式 1.1 1.0 1.2 2.9 3.3 4.9 8.1 10.9

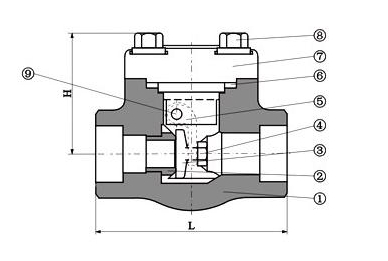

鍛鋼止回閥結構和安裝尺寸

鍛鋼升降止回閥900LB～1500LB

標準材質明細表

序號 零件名稱 CStoASTM AStoASTM SStoASTM
A105 F22 F304（L） F316（L）
1 閥體 A105 A182F22 A182F304（L） A182F316（L）
2 閥瓣 A276420 A276304 A276304（L） A276316（L）
3 墊片 316夾柔性石墨 316夾PTFE
4 閥蓋 A105 A182F22 A182F304（L） A193 B8（M）
5 銘牌 SS
6 螺栓 A193B7 A193B16 A193B8（M） A193B8（M）
7 球 A182F304 A182F304 A182F304 A182F304
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS 縮徑 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
全徑 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
L 92 111 111 120 152 172 200 220
W 65 79 79 97 104 120 139 215
重量 螺栓式 1.6 3.4 3.3 5.5 6.0 9.2 12.9 16.2
焊接式 1.3 3.2 3.1 4.8 5.4 8.5 11.2 14.3

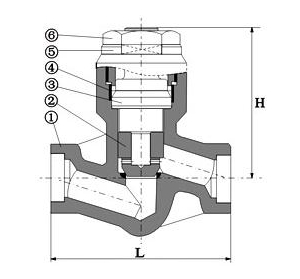

鍛鋼止回閥結構和安裝尺寸

鍛鋼升降止回閥800LB、900LB～1500LB

標準材質明細表

序號 零件名稱 CStoASTM AStoASTM SStoASTM
A105 F22 F304（L） F316（L）
1 閥體 A105 A182F22 A182F304（L） A182F316（L）
2 閥座 A276410 A276304 A276F304（L） A276F316（L）
3 閥瓣 A276420 A276304 A276F304（L） A27F316（L）
4 螺母 A1942H A1944 A1948 A1948M
5 搖桿 A105 A182F22 A182F304（L） A182F316（L）
6 墊片 316夾柔性石墨 316夾PTFE
7 閥蓋 A105 A182F22 A182F304（L） A182 F316（L）
8 螺栓 A193B7 A193B16 A193B8（M） A193B8（M）
9 銷釘 a276420 A182F304 A182F316
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃


注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS 3/8” 1/2” 3/4” 1” 11/4" 11/2" 2"
L 800LB 79 79 92 111 120 120 140
900LB～1500LB 92 111 111 120 120 140 178
W 800LB 61 61 78 84 101 120 133
900LB～1500LB 79 79 79 97 105 120 140
重量 800LB 1.1 1.0 1.9 3.9 4.5 7.3 10.0
900LB～1500LB 3.1 3.0 3.6 4.3 6.1 8.8 12.6

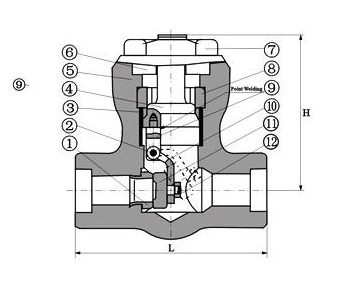

鍛鋼止回閥結構和安裝尺寸

自密封旋啟式止回閥900LB～2500LB

序號 零件名稱 CSTOASTM ASTOASTM SSTOASTM
A105 F22 F304(L) F316(L)
1 閥座 A276410 A276304 A276304(L) A276316(L)
2 銷釘 A276420 A182F304 A182F316
3 密封圈 A276304L A276316L
4 密封螺母 A105 A182F304 A182F304(L) A182F316(L)
5 閥體 A105 A182F22 A182F304(L) A182F316(L)
6 閥蓋 A105 A182F22 A182F304(L) A182F316(L)
7 提升螺母 A1942H A1944 A1948 A1948M
8 四開環 A276420 A182F304 A182F316
9 吊橋 A193B7 A193B16 A193B8 A193B8M
10 搖桿 A105 A182F22 A182F304(L) A182F316(L)
11 閥瓣 A276410 F304 A182F304(L) F316(L)
12 螺母 A1942H A1944 A1948 A1948M
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS 1/2” 3/4” 1” 11/4" 11/2" 2"
L 900LB～1500LB 140 140 140 178 178 216
2500lb 186 186 186 232 232 279
H 117 117 117 152 152 195
重量 900LB～1500LB 8.2 7.8 7.7 19.8 19.2 21.3
2500lb 10.0 9.6 9.4 21.5

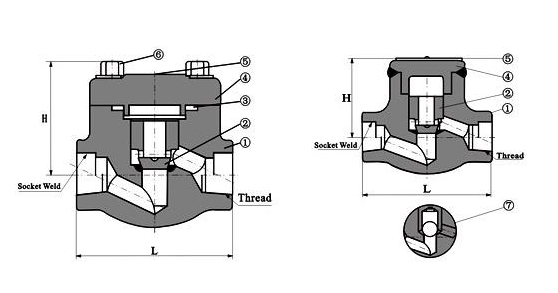

鍛鋼止回閥結構和安裝尺寸

自密封升降式止回閥900LB～2500LB

標準材質明細表

序號 零件名稱 CStoASTM AStoASTM SStoASTM
A105 F22 F304（L） F316（L）
1 閥體 A105 A182F22 A182F304（L） A182F316（L）
2 閥瓣 A276 420 A276304 A276304（L） A276316（L）
3 密封螺母 A105+STL F22+STL A182 F304(L) F316(L)
4 密封圈 A276 304L A276 304L A182F304（L） A276 316L
5 固定螺母 A1942H A1944 A1948 A194 8M
6 提升螺栓 A1942H A1944 A1948 A194 8M
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃


注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS 1/2" 3/4" 1" 1/4" 11/2" 2"
L 900LB～1500LB 140 140 140 178 178 216
2500LB 186 186 186 232 232 279
H 117 117 117 152 152 195
重量 900LB～1500LB 7.5 7.0 6.8 18.5 18.1 20.3
2500LB 9.0 7.6 8.4 19.5 20.1 21.8

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
