升降式止回閥

一、升降式止回閥產品概述

上海川滬閥門有限公司生產的H41W、H41H型升降式止回閥，升降式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。
特點：
1、H41H、H41Y 型升降式鋼制止回閥具有結構簡單，動作可靠，維修方便等優點，廣泛應用于凈化設備、石油、化工、冶金、電力、輕紡等生產過程中。
2、當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。
適用場景:
H41H、H41Y和H41W 型 PN16~PN100 升降式鋼制止回閥是生產過程調節系統中的重要環節之一，是控制管道內介質單向流向的閥門，阻止介質倒流。

二、升降式止回閥產品圖片

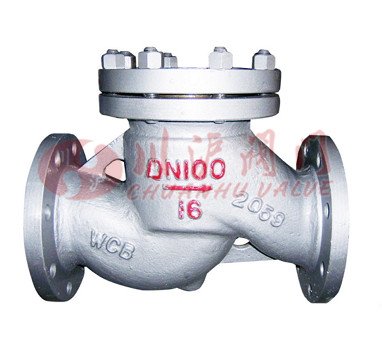

升降式止回閥(鑄鋼法蘭連接)	升降式止回閥(不銹鋼法蘭連接)

三、升降式止回閥性能參數

型號		H41H-16C~100	H41Y-16C~100	H41W-16P~100
工作壓力（MPa）		1.6~10.0
適用溫度（℃）		≤425		≤150
適用介質		水、蒸汽、油品		弱腐蝕性介質
材料	閥體、閥蓋	碳鋼		鉻鎳鈦不銹鋼
	密封面	堆焊鉻不銹鋼	堆焊硬質合金	鉻鎳鈦不銹鋼
	墊片	鋼帶石墨參纏繞		聚四氟乙烯

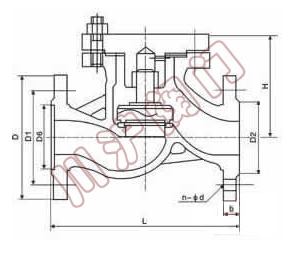

四、升降式止回閥結構圖

五、升降式止回閥連接尺寸

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b	Z-d	H
H41H-16C、H41W-16C、H41W-16P 、H41W-16R、H41W-16I
15	130	95	65	45	14	4-14	77
20	150	105	75	55	14	4-14	77
25	160	115	85	65	14	4-14	80
32	180	135	100	75	16	4-18	85
40	200	145	110	85	16	4-18	95
50	230	160	125	100	16	4-18	105
65	290	180	145	120	18	4-18	120
80	310	195	160	135	20	8-18	130
100	350	215	180	155	20	8-18	140
125	400	245	210	185	22	8-18	155
150	480	280	240	210	24	8-23	180
200	600	335	295	265	26	12-23	215
250	730	405	355	320	30	12-25	260
300	850	460	410	375	34	12-25	315
H41H-25C、H41W-25C、H41W-25P 、H41W-25R、H41W-25I
15	130	95	65	45	16	4-14	100
20	150	105	75	55	16	4-14	105
25	160	115	85	65	16	4-14	120
32	180	135	100	78	18	4-18	130
40	200	145	110	85	18	4-18	135
50	230	160	125	100	20	4-18	149
65	290	180	145	120	22	8-18	160
80	310	195	160	135	22	8-18	169
100	350	230	190	160	24	8-23	194
125	400	270	220	180	28	8-25	222
150	480	300	250	218	30	8-25	255
200	600	360	310	278	34	12-25	305
250	730	425	370	332	36	12-30	355
300	850	485	430	390	40	16-30	410
