旋啟式止回閥
產品展示>> 止回閥>>旋啟式止回閥
一、旋啟式止回閥 產品概述

上海川滬閥門有限公司生產的H44W、H44H、H44Y型旋啟式止回閥，旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。
特點：
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
適用場景:
H41H、H41Y和H41W 型旋啟式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500；公稱通徑DN15~1200mm、NPS1/2~48；工作溫度－196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質(WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。主要用于石油、化工、制藥、化肥、電力等管路上。

二、旋啟式止回閥 產品圖片

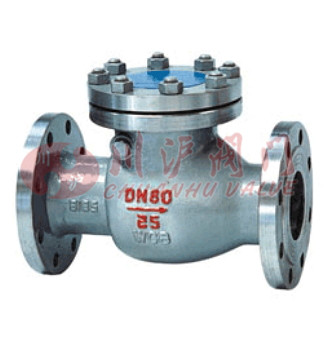

旋啟式止回閥 旋啟式止回閥
旋啟式止回閥(鑄鋼法蘭連接) 旋啟式止回閥(不銹鋼法蘭連接)
三、旋啟式止回閥 性能參數

型號 H44H-16C~250 H44W-16P~250
工作壓力（MPa） 1.6~25
適用溫度（℃） ≤425 ≤550
適用介質 水、蒸汽、油品 弱腐蝕性介質
材料 閥體、閥蓋、閥瓣 碳素鋼 鉻鎳鈦不銹鋼
密封面 碳鋼堆焊鐵基合金 本體密封

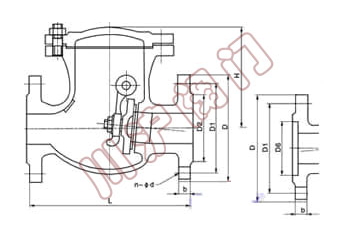

四、旋啟式止回閥 結構圖

旋啟式止回閥結構圖
五、旋啟式止回閥 連接尺寸

公稱通徑 DN 主要外形尺寸和連接尺寸
L D D1 D2 b Z-d H
H44H-16C 、H44W-16C 、H44W-16P 、H44W-16R 、H44W-16I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 100 85 16 4-18 115
50 230 160 125 100 16 4-18 135
65 290 180 145 120 18 4-18 142
80 310 195 160 135 20 8-18 165
100 350 215 180 155 20 8-18 180
125 400 245 210 185 22 8-18 210
150 480 280 240 210 24 8-23 233
200 500 335 295 265 26 12-23 304
250 550 405 355 320 30 12-25 348
300 650 460 410 375 30 12-25 390
350 750 520 470 435 34 16-25 430
400 850 580 525 485 36 16-30 468
H44H-25、H44W-25、 H44W-25P 、H44W-25R 、H44W-25I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 110 85 16 4-18 115
50 230 160 125 100 20 4-18 160
65 290 180 145 120 22 8-18 175
80 310 195 160 135 22 8-18 185
100 350 230 190 160 24 8-23 220
125 400 270 220 188 28 8-25 248
150 480 300 250 218 30 8-25 276
200 550 360 310 278 34 12-25 350
250 650 425 370 332 36 12-30 410
300 750 485 430 390 40 16-30 430
350 850 550 490 448 44 16-34 518
400 950 610 550 505 48 16-34 560

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
