一、H14W止回閥 產品概述

上海川滬閥門有限公司生產的H14W止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
具有結構短、體積小、質量輕
閥瓣關閉快速，水錘壓力小
流道通暢，流體阻力??；動作靈敏，密封性能好

二、H14W止回閥 產品圖片

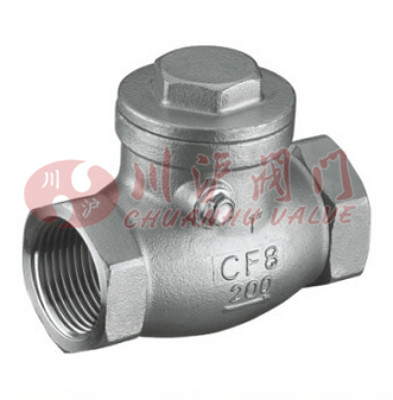

H14W止回閥(不銹鋼內螺紋連接)

三、H14W止回閥 性能參數

公稱壓力	PN1.6MPa \ PN 2.5MPa
適用溫度	-20～232℃～350℃
適用介質	水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型	G·NPT.BSPT.BSP DIN259/2999

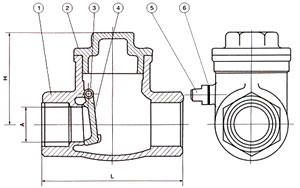

四、H14W止回閥 結構圖

五、H14W止回閥 主要零件材料

序號	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閥蓋	不銹鋼CF8M/CF8
3	搖桿插銷	不銹鋼316/304
4	閥瓣	不銹鋼CF8M/CF8
5	螺塞	不銹鋼316/304
6	螺塞墊片	聚四氟乙烯PTFE

六、H14W止回閥 安裝尺寸

SIZE	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″
A	15	20	25	32	40	50	65
H	42	51	60	67	75	81	93	104
L	65	80	90	105	120	140	180	200

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-H14W止回閥.PDF
