升降式止回閥
產品展示>> 止回閥>>升降式止回閥
一、升降式止回閥 產品概述

上海川滬閥門有限公司生產的H71升降式止回閥(也稱為單瓣對夾式升降止回閥)該產品采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。對夾升降式止回閥具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，H71單瓣對夾升降式止回閥可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。

特點：
1、具有結構短、體積小、質量輕；
2、閥瓣關閉快速，水錘壓力??；
3、流道通暢，流體阻力??；動作靈敏，密封性能好

二、升降式止回閥 產品圖片

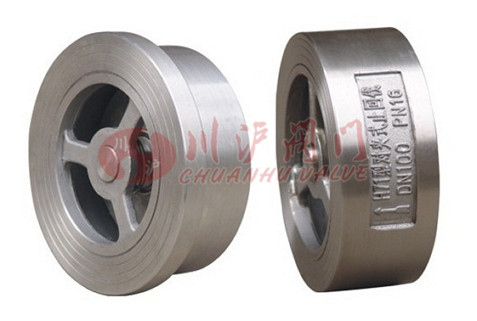

升降式止回閥
升降式止回閥(不銹鋼對夾式連接)
三、升降式止回閥 性能參數

型號 公稱通徑 試驗壓力 工作溫度 適用溫度
殼體 密封
H71H-16Q 1.6 2.4 1.76 ≤235℃ 水、蒸氣、油品等
H71H-25Q 2.5 3.75 2.75 ≤235℃
H71W-25H ≤300℃
H71W-25P ≤200℃ 硝酸等腐蝕性介質
H71W-40H 4.0 6.0 4.4 ≤300℃
H71W-40P ≤200℃ 水、蒸氣

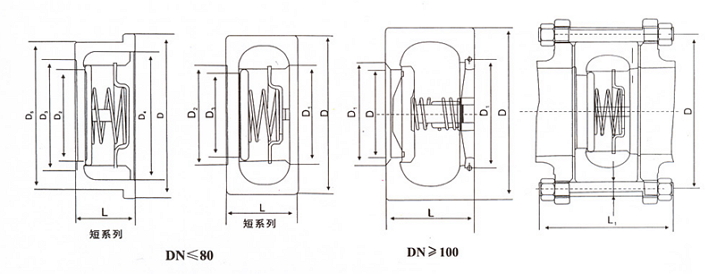

四、升降式止回閥 結構圖

升降式止回閥結構圖
五、升降式止回閥 連接尺寸

公稱壓力
PN MPa		 公稱通徑
DN mm		 尺寸 重量
(Kg)		 配管法蘭(供參考)
L D D2 D3 D4 D5 螺栓孔中心
圓直徑Dl		 螺栓
數量		 螺栓
直徑d		 螺栓
長度Ll
PN1.0MPa
PN1.6MPa		 15 16 52 15 24 31 40 0.12 65 4 M12 75
20 19 62 19 30 40 50 0.24 75 4 M12 90
25 22 70 24 36 47 58 0.34 85 4 M12 90
32 28 83 31 46 56 68 0.53 100 4 M16 100
40 31.5 93 39 55 66 78 0.80 110 4 M16 105
50 40 108 48 65 78 90 1.2 125 4 M16 125
65 46 128 62 80 95 110 1.8 145 4 M16 130
80 50 142 76 96 110 125 2.2 160 8 M16 135
100 65 162 95 115 135 150 3.4 180 8 M16 150
125 90 192 110 125 132 - 9.0 210 8 M16 180
150 106 218 127 150 158 - 14 240 8 M20 210
PN1.0MPa 200 140 273 165 200 208 - 24 295 8 M20 240
PN1.6MPa 200 140 273 165 200 208 - 24 295 12 M20 240
PN2.5MPa 15 16 52 15 24 31 40 0.12 65 4 M12 80
20 19 62 19 30 40 50 0.24 75 4 M12 90
25 22 72 24 36 47 58 0.34 85 4 M12 90
32 28 83 31 46 56 68 0.53 100 4 M16 110
40 31.5 93 39 55 66 78 0.80 110 4 M16 115
50 40 108 48 65 78 90 1.2 125 4 M16 125
65 46 128 62 80 95 110 1.8 145 8 M16 135
80 50 142 76 96 110 128 2.2 160 8 M16 145
100 60 168 95 115 135 150 3.8 190 8 M20 160
125 90 194 110 125 132 - 9.2 220 8 M24 205
150 106 224 127 150 158 - 15 250 8 M24 225
200 140 284 165 200 208 - 26 310 12 M24 260
PN4.0MPa 15 16 52 15 24 31 40 0.12 65 4 M12 80
20 19 62 19 30 40 50 0.24 75 4 M12 90
25 22 72 24 36 47 58 0.34 85 4 M12 90
32 28 83 31 46 56 68 0.53 100 4 M16 110
40 31.5 93 39 55 66 78 0.80 110 4 M16 115
50 40 108 48 65 78 90 1.2 125 4 M16 125
65 46 128 62 80 95 110 1.8 145 8 M16 135
80 50 142 76 96 110 128 2.2 160 8 M16 145
100 60 168 95 115 135 150 3.8 190 8 M20 160
125 90 194 110 125 132 - 9.2 220 8 M24 205
150 106 224 127 150 158 - 15 250 8 M24 225
200 140 291 165 200 208 - 28 320 12 M27 275

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-升降式止回閥.PDF
