一、三偏心蝶閥 產品概述

上海川滬閥門有限公司生產的D373H、D373Y三偏心蝶閥，三偏心彈性金屬三偏心蝶閥采用三偏心(三維偏心)斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無摩擦，關閉時具有越關越緊，密封性能越可靠，開啟確定密封面完全脫離接觸，確保密封 面不損傷。本蝶閥特殊的幾何結構，排除了其它類型蝶閥不能很好密封的缺點，保證了密封面完好的密封。本蝶閥密封面選擇具有耐腐蝕、耐高溫、使用壽命長的材 料制作而成?？朔烁邷厥褂脮r熱膨脹閥門易泄漏的缺點。
特點：
1、對夾式三偏心蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小
5、對夾式三偏心蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用
適用場景：
D373H、D373Y 型對夾式三偏心蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

二、三偏心蝶閥 產品圖片

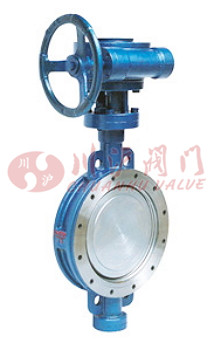

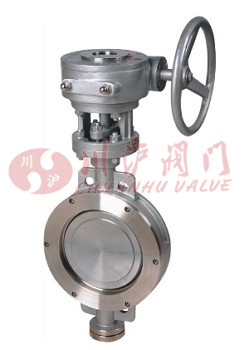

三偏心蝶閥(鑄鋼對夾式)	三偏心蝶閥(不銹鋼對夾式)

三、三偏心蝶閥 產品型號

材質	型號
對夾式	D373H、D373Y-10，D373H、D373Y-16，D373H、D373Y-25，D373H、D373Y-40

四、三偏心蝶閥 主要參數

型號		D373H-10C~40 D373Y-10C~40	D373H-10P~40 D373Y-10P~40
工作壓力（MPa）		1.0~4.0
適用溫度（℃）		≤300
適用介質		水、油品、蒸汽等
材料	閥體、蝶板	鑄鋼	奧氏體不銹鋼
	閥桿	40Cr	奧氏體不銹鋼
	密封面配對材料	不銹鋼/不銹鋼	不銹鋼/司太立
	填料	柔性石墨	聚四氟乙烯

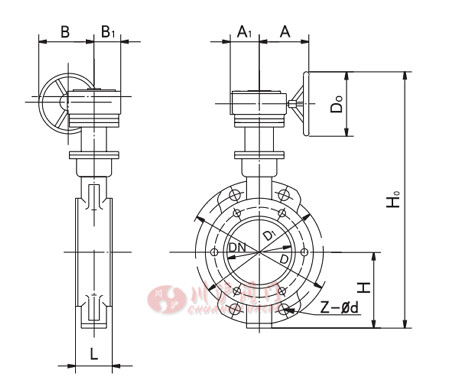

五、三偏心蝶閥 結構圖

六、三偏心蝶閥 連接尺寸

D373X/H/F-10C（P-R-V-Z-Q）系列連接尺寸 PN1.0MPa

通徑DN	L		D1	D	Z-d	H	H0	A	B	D0	重量/KG
	A	B
50	43	43	125	165	4-18	115	418	200	200	160	13
65	46	46	145	185	4-18	125	442	200	200	160	16
80	49	64	160	200	8-18	130	453	220	200	160	21
100	56	64	180	220	8-18	145	475	240	200	160	26
125	64	70	210	250	8-18	175	522	260	200	160	31
150	70	76	240	285	8-22	180	638	280	280	240	35
200	71	89	295	340	8-22	215	705	320	280	240	41
250	76	114	350	395	12-22	250	775	360	280	240	54
300	83	114	400	445	12-22	290	955	460	420	310	65
350	92	127	460	505	16-22	305	990	500	420	310	100
400	102	140	515	565	16-26	340	1070	540	420	310	180
450	114	152	565	615	20-26	380	1145	580	420	310	210
500	127	152	620	670	20-26	410	1200	620	420	310	250
600	154	154	725	780	20-30	480	1350	660	420	310	370
700	165	165	840	895	24-30	535	1550	750	550	400	460
800	190	190	950	1015	24-33	590	1665	800	550	400	590
900	203	203	1050	1115	28-33	630	1726	850	550	400	730
1000	216	216	1160	1230	28-36	690	1965	1000	750	500	920
1200	254	254	1380	1455	32-39	875	2360	1050	750	500	1200
1400	390	390	1590	1675	36-42	975	2560	1050	750	600	1600
1600	440	440	1820	1915	40-48	1100	2780	1050	750	600	2100

D373X/H/F-16C（P-R-V-Z-Q）系列連接尺寸 PN1.6MPa

通徑DN	L		D1	D	Z-d	H	H0	A	B	D0	重量/KG
	A	B
50	43	43	125	165	4-18	115	418	200	200	160	15
65	46	46	145	185	4-18	125	442	200	200	160	17
80	49	64	160	200	8-18	130	453	220	200	160	23
100	56	64	180	220	8-18	145	475	240	200	160	28
125	64	70	210	250	8-18	175	522	260	200	160	34
150	70	76	240	285	8-22	180	638	280	280	240	38
200	71	89	295	340	12-22	215	705	320	280	240	44
250	76	114	355	405	12-26	250	775	360	280	240	58
300	83	114	410	460	12-26	290	955	460	420	310	73
350	92	127	470	520	16-26	305	990	500	420	310	150
400	102	140	525	580	16-30	340	1070	540	420	310	240
450	114	152	585	640	20-30	380	1145	580	420	310	280
500	127	152	650	715	20-33	410	1200	620	420	310	350
600	154	154	770	840	20-36	480	1350	660	420	310	470
700	165	165	840	910	24-36	535	1550	750	550	400	600
800	190	190	950	1025	24-39	590	1665	800	550	400	700
900	203	203	1050	1125	28-39	630	1726	850	550	400	840
1000	216	216	1170	1255	28-42	690	1965	1000	750	500	1100
1200	254	254	1390	1485	32-48	875	2360	1050	750	500	1300

D373X/H/F-25C（P-R-V-Z-Q）系列連接尺寸 PN2.5MPa

通徑DN	L		D1	D	Z-d	H	H0	A	A1	B	B1	D0	重量/KG
	A	B
50	43	43	125	165	4-18	115	418	128	53	130	53	160	15
65	46	46	145	185	8-18	125	442	128	53	130	53	160	17
80	49	64	160	200	8-18	130	453	128	53	130	53	160	23
100	56	64	190	235	8-22	145	475	128	53	130	53	160	28
125	64	TO	220	270	8-26	175	522	128	53	130	53	160	35
150	70	76	250	300	8-26	180	638	178	84	195	84	230	40
200	71	89	310	360	12-26	215	705	178	84	195	84	230	50
250	76	114	370	425	12-30	250	775	178	84	195	84	230	68
300	83	114	430	485	16-30	290	955	209	110	258	110	300	80
350	92	127	490	555	16-33	305	990	209	110	258	110	300	150
400	102	140	550	620	16-36	340	1080	269	150	319	150	350	250
450	114	152	600	670	20-36	380	1145	269	150	319	150	350	300
500	127	152	660	730	20-36	410	1200	269	150	319	150	350	370
600	154	154	770	845	20-39	480	1350	269	150	319	150	350	490
700	165	165	875	960	24-42	535	1550	340	201	425	201	450	630
800	190	190	990	1085	24-48	590	1665	340	201	425	201	450	720
900	203	203	1090	1185	28-48	630	1726	421	238	355	316	500	870
1000	216	216	1210	1320	28-55	690	1965	421	238	355	316	500	1150

D373X/H/F-40C（P-R-V-Z-Q）系列連接尺寸 PN4.0MPa

通徑DN	L		D1	D	Z-d	H	H0	A	A1	B	B1	D0	重量/KG
	A	B
50	43	43	125	165	4-18	115	418	128	53	130	53	160	16
65	46	46	145	185	8-18	125	442	128	53	130	53	160	18
80	49	64	160	200	8-18	130	453	128	53	130	53	160	25
100	56	64	190	235	8-22	155	495	128	53	130	53	160	30
125	64	70	220	270	8-26	175	542	178	84	195	84	230	37
150	70	76	250	300	8-26	180	658	178	84	195	84	230	44
200	71	89	320	375	12-30	225	725	209	110	258	110	300	55
250	76	114	385	450	12-33	260	795	209	110	258	110	300	73
300	83	114	450	515	16-33	300	975	269	150	319	150	350	85
350	92	127	510	580	16-36	320	1020	269	150	319	150	350	160
400	102	140	585	660	16-39	360	1110	269	150	319	150	350	260
450	114	152	610	685	20-39								380
500	127	152	670	755	20-42								450
600	154	154	795	890	20-48								530

七、三偏心蝶閥 安裝說明

1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻 礙。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-三偏心蝶閥.PDF
