伸縮蝶閥
產品展示>> 蝶閥>>伸縮蝶閥
一、伸縮蝶閥 產品概述

上海川滬閥門有限公司生產的伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，適用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的佳裝置。我公司生產的DS341X伸縮蝶閥的主要特點：1、結構獨特，設計靈活，重量輕，省力，啟閉迅速。2、伸縮蝶閥不僅能補償管道溫差所產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。3、密封部位可調節更換，密封性能可靠。制造標準：JB/T8527-97、GB/T 12238-89，法蘭標準：GB9113-2000、GB/T 17241. 6-1998，檢驗標準：GB/T 13927-92。

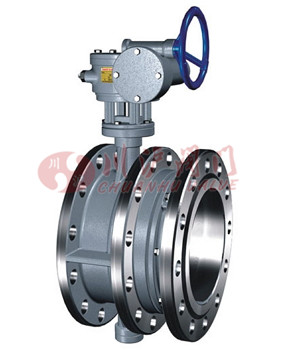

二、伸縮蝶閥 產品圖片

伸縮蝶閥 伸縮蝶閥
伸縮蝶閥(鑄鋼法蘭連接) 伸縮蝶閥(不銹鋼法蘭連接)
三、伸縮蝶閥 技術參數

公稱通徑DN （mm） 50～2000 50～1600
公稱壓力 PN（MPa） 0.6 1.0 1.6
密封試驗（MPa） 0.66 1.1 1.76
強度試驗（MPa） 0.9 1.5 2.4
適用溫度 軟密封 X：-40℃～90℃；Xf：-20℃～200℃
硬密封 炭鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T 13927-92標準
驅動方式 蝸輪傳動、電動、氣動、液動
四、伸縮蝶閥 零部件材質

零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 橡膠、聚四氟、聚內脂、不銹鋼
閥桿 2Cr13、不銹鋼、鉻鉬鋼
伸縮管 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料 柔性石墨

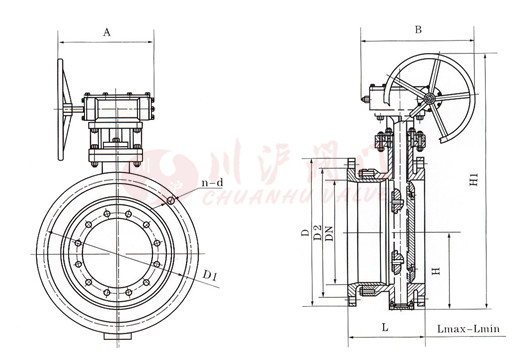

五、伸縮蝶閥 結構圖

伸縮蝶閥結構圖
六、伸縮蝶閥 連接尺寸

規格 D D1 D2 Lmax Lmin H1 H2 N-Фd
100 220 180 156 216 174 110 170 8-Ф18
125 250 210 184 232 186 123 182 8-Ф18
150 285 240 211 239 194 140 210 8-Ф22
200 340 295 266 264 214 170 238 8-Ф22
250 395 350 319 296 235 195 270 12-Ф22
300 445 400 370 300 250 222 300 12-Ф22
350 505 460 429 320 270 252 330 16-Ф22
400 565 515 480 332 282 285 368 16-Ф26
450 615 565 530 355 305 310 402 20-Ф26
500 670 620 582 365 315 337 438 20-Ф30
600 780 725 682 420 340 393 490 24-Ф30
700 895 840 794 446 396 450 558 24-Ф33
800 1015 950 901 476 426 515 625 28-Ф33
900 1115 1050 1001 506 456 560 685 28-Ф33
1000 1230 1160 1112 516 466 610 750 28-Ф36
1200 1455 1380 1328 560 510 725 880 32-Ф39
1400 1675 1590 1530 590 540 840 987 36-Ф42
1600 1915 1820 1750 630 585 960 1158 40-Ф48
1800 2115 2020 1950 680 630 1060 1258 44-Ф48
2000 2325 2230 2150 730 680 1165 1365 48-Ф48

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-伸縮蝶閥.PDF
