LT型對夾式蝶閥
產品展示>> 蝶閥>>LT型對夾式蝶閥
一、LT型對夾式蝶閥 產品概述

LT型對夾式蝶閥也稱為支耳式對夾蝶閥，是中心密封形式，具有防噴桿、低摩擦設計，在使用過程中，可以實現零泄漏，。驅動形式有手柄式、氣動式、電動式等，手動LT型對夾式蝶閥常用于不經常開閉場合，氣動LT型對夾式蝶閥和電動LT型對夾式蝶閥可以和自動化系統集成，通過開關量信號來控制開關或者模擬量信號來控制閥門開度大小，從而實現系統自動化控制，LT型對夾式蝶閥具有結構緊湊、密閉性能好、安裝方便等特點

二、LT型對夾式蝶閥 產品圖片

LT型對夾式蝶閥 LT型對夾式蝶閥

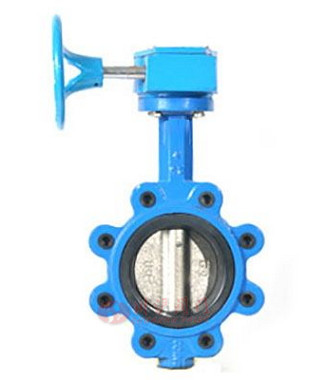

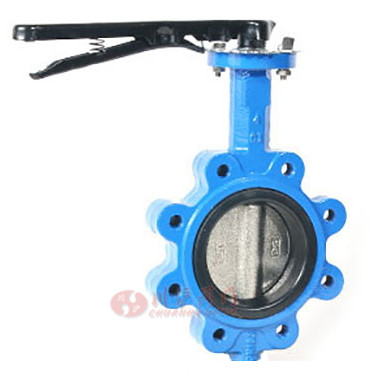

LT型對夾式蝶閥（手柄驅動） LT型對夾式蝶閥（蝸輪驅動）
三、LT型對夾式蝶閥 技術參數

公稱通徑 2"~8"(DN50~DN200)
連接形式 對夾式
公稱壓力 PN10、PN16/ANSI150/JIS10K
閥體材質 CI(鑄鐵)/DI(球墨鑄鐵)
閥板材質 CI/DI
閥座材質 EPDM、PTFE
四、LT型對夾式蝶閥 零部件參數

公稱通徑 DN（mm） 50～200
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用介質 空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。
五、LT型對夾式蝶閥 結構圖

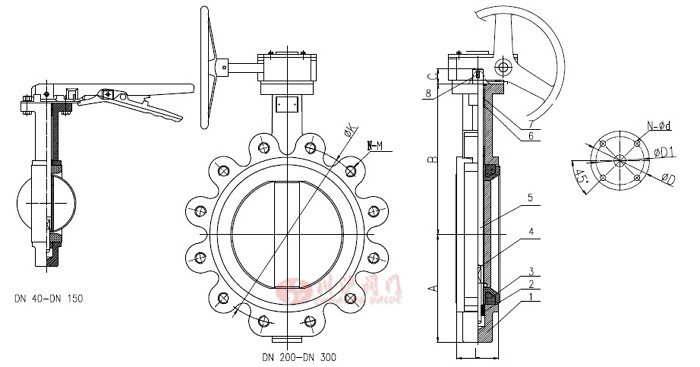

LT型對夾式蝶閥結構圖
六、LT型對夾式蝶閥 連接尺寸

SIZE A B C L ANSI 150B DIN PN 10 DIN PN 16 JIS 10K ISO 5211 Top
Flange
mm in ?K N-M ?K N-M ?K N-M ?K N-M ?D ?D1 N-?d
40 1.5" 70 164 32 33 98.5 4-1/2"-13UNC-2B 110 4-M16 110 4-M16 105 4-M16 65 50 4-?8 F05
50 2" 80 169 32 43 120.6 4-5/8"-11UNC-2B 125 4-M16 125 4-M16 120 4-M16 65 50 4-?8 F05
65 2 1/2" 89 176 32 46 139.7 4-5/8"-11UNC-2B 145 4-M16 145 4-M16 140 4-M16 65 50 4-?8 F05
80 3" 95 183 32 46 152.4 4-5/8"-11UNC-2B 160 8-M16 160 8-M16 150 8-M16 65 50 4-?8 F05
100 4" 114 201 32 52 190.5 8-5/8"-11UNC-2B 180 8-M16 180 8-M16 175 8-M16 90 70 4-?10 F07
125 5" 127 214 32 56 215.9 8-3/4"-10UNC-2B 210 8-M16 210 8-M16 210 8-M20 90 70 4-?10 F07
150 6" 139 229 32 56 241.3 8-3/4"-10UNC-2B 240 8-M20 240 8-M20 240 8-M20 90 70 4-?10 F07
200 8" 175 257 45 60 298.4 8-3/4"-10UNC-2B 295 8-M20 295 12-M20 290 12-M20 125 102 4-?12 F10
250 10" 203 280 45 68 361.9 12-7/8"-9UNC-2B 350 12-M20 355 12-M24 355 12-M22 125 102 4-?12 F10
300 12" 242 327 45 78 431.8 12-7/8"-9UNC-2B 400 12-M20 410 12-M24 400 16-M22 125 102 4-?12 F10
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
