一、軟密封蝶閥 產品概述

軟密封蝶閥(型號:D71X、D71F)由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。對夾式軟密封蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
特點：
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2、四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
3、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
4、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
5、軸的徑向采用O型圈與金屬墊的組合；
6、閥座鑲在有彈性條的閥體的槽內；
7、采用可調彈性彈子定位。定位準確，結構簡單。
適用場景：
軟密封蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

二、軟密封蝶閥 產品圖片

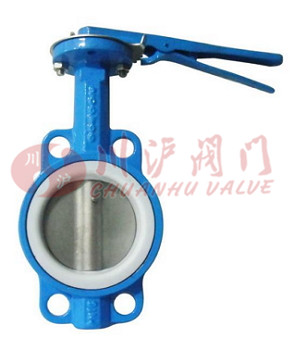

軟密封蝶閥(橡膠密封對夾式連接)	軟密封蝶閥(四氟密封對夾式連接)

三、軟密封蝶閥 執行標準

設計標準	GB12238
結構長度	GB12221
法蘭標準	JB/T79-94
	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	蝸輪、手動、電動、氣動

四、軟密封蝶閥 結構圖

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

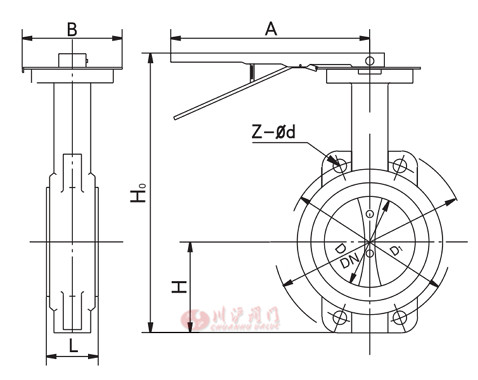

五、軟密封蝶閥 結構圖

六、軟密封蝶閥 連接尺寸

D71X/J-10C(P·R·Z-Q)

通徑(DN)	L	D1	D	Z- d	H	H0	A	B	Wt/kg
32	33	100		4-18					2.8
40	33	110		4-18		220			3.1
50	43	125	165	4-18	80	270	270	118	3.5
65	46	145	185	4-18	90	295	270	118	4.4
80	46	160	200	8-18	95	305	270	118	5.5
100	52	180	220	8-18	115	340	270	118	6.5
125	56	210	250	8-18	125	370	310	118	9
150	56	240	285	8-22	140	395	310	118	12
200	60	295	340	8-22	175	475	370	165	22

七、軟密封蝶閥 安裝說明

1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻 礙。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
