襯氟蝶閥
產品展示>> 蝶閥>>襯氟蝶閥
一、襯氟蝶閥 產品概述

D371F4（襯四氟）、D371F46（襯全氟）型襯氟材料的耐腐蝕襯氟蝶閥為對夾中線式結構，蝶板各向?qū)ΨQ，無偏置。襯氟蝶閥的軟密封結構，在120度以內的介質溫度下，密封性能卓越。密封比壓來自蝶板與閥座產生過盈擠壓而變形的彈性力。對各種不同粘度或半液體狀態的介質以及顆狀腐蝕介質，均可適應。
D371F型襯里材質有F3、F4、F46、PFA等。其中為常用的是F4、F46材料。F46具有與F4等效的防腐性能，由于它在一定溫度下融化而具有可流動性，因而使高分子聚合物家族的使用范圍大為擴展，與金屬融洽的貼和性能使它成為鋼鐵產品優秀的襯里材料。采用柔度適宜的優質橡膠，作為F46閥座的彈性填充物，橡膠將為彈性欠佳而防腐性能超群的F46閥座提供久而有效的彈性力。這一佳的互補型組合方式使蝶閥的綜合性能達到一個全新的理想境界，不但密封性能與防腐性能具佳，而且開閉力矩的摩擦力也大幅度減低。
此外，中線式結構具出色的調節功能。我廠對此類蝶閥的蝶板采取了更趨流線的外形設計，使管線的壓力損失明顯的降低。目前，經過技術部門的努力攻關，并采取一系列技術改進措施，通過對此類蝶閥各項性能指標的測試，在降低管線沿程阻力方面，已取得了明顯令人滿意的效果。

特點：
（1）、全襯氟蝶閥的所有過流部件（閥體內壁，蝶板，閥桿）均被氟材料包覆，完全防止了腐蝕介質對金屬部件的腐蝕。
（2）、閥座填充橡膠彈性好，操作輕便，壽命超長，密封更出色。
（3）、中線結構，可作快速切斷或調節流量之用，適用于要求可靠密封和良好調節特性的場合。
（4）、襯氟蝶閥閥體采用分體式，更換閥桿時非常方便，閥門不需要拆離管道即可完成。
適用場景：
襯氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。120度防腐工況佳性價比的產品。不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。

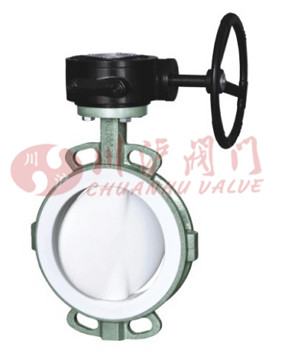

二、襯氟蝶閥 產品圖片

襯氟蝶閥 襯氟蝶閥
襯氟蝶閥(碳鋼襯氟對夾式) 襯氟蝶閥(碳鋼襯氟對夾式)
三、襯氟蝶閥 執行標準

設計標準 GB12238
結構長度 GB12221
法蘭標準 JB/T79-94
GB9113.1-26
檢驗試驗 GB/T13927
驅動方式 蝸輪、手動、電動、氣動

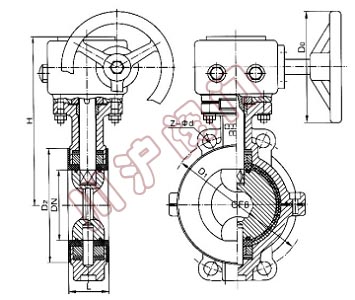

四、襯氟蝶閥 結構圖

襯氟蝶閥結構圖
五、襯氟蝶閥 連接尺寸

襯氟蝶閥外形尺寸
公稱通經 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 4-φ18
100 4 56 215 180 155 3 22 8-φ16
125 5 64 245 210 185 3 24 8-φ18
150 6 70 280 240 210 3 24 8-φ23
200 8 71 335 295 265 3 26 8-φ23
250 10 76 390 350 320 3 28 12-φ23
300 12 83 440 400 368 4 28 12-φ23
350 14 92 500 460 428 4 30 16-φ23
400 16 102 565 515 482 4 32 16-φ25
450 18 114 615 565 532 4 32 20-φ25
500 20 127 670 620 585 4 34 20-φ25
600 24 154 780 725 685 5 36 20-φ30
700 28 165 895 840 800 5 40 24-φ30
800 32 190 1010 950 905 5 44 24-φ34
900 36 203 1110 1050 1005 5 46 28-φ34
1000 40 216 1220 1160 1115 5 50 28-φ34
1200 48 254 1450 1380 1325 5 56 32-φ41
PN1.6MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 8-φ18
100 4 56 215 180 155 3 24 8-φ18
125 5 64 245 210 185 3 26 8-φ18
150 6 70 280 240 210 3 28 8-φ23
200 8 71 335 295 265 3 30 12-φ23
250 10 76 405 355 320 3 32 12-φ25
300 12 83 460 410 375 4 34 12-φ25
350 14 92 520 470 435 4 38 16-φ25
400 16 102 580 525 485 4 40 16-φ30
450 18 114 640 585 545 4 44 20-φ30
500 20 127 705 650 608 4 46 20-φ34
600 24 154 840 770 718 5 54 20-φ41
700 28 165 910 840 788 5 54 24-φ41
800 32 190 1020 950 898 5 54 24-φ41
900 36 203 1120 1050 998 5 54 28-φ41
1000 40 216 1255 1170 1110 5 60 28-φ48
六、襯氟蝶閥 安裝說明

1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻 礙。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
