一、真空蝶閥 產品概述

GI高真空蝶閥用于接通或切斷真空管路中的氣流，驅動形式有手柄式、氣動式、電動式等，手動真空蝶閥常用于不經常開閉場合，氣動真空蝶閥和電動真空蝶閥可以和自動化系統集成，通過開關量信號來控制開關或者模擬量信號來控制閥門開度大小，從而實現系統自動化控制，真空蝶閥具有結構緊湊、密閉性能好、安裝方便等特點，也可以用于常壓系統中，特別對結構空間也限制的場合使用。

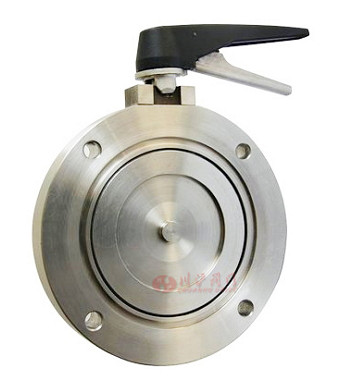

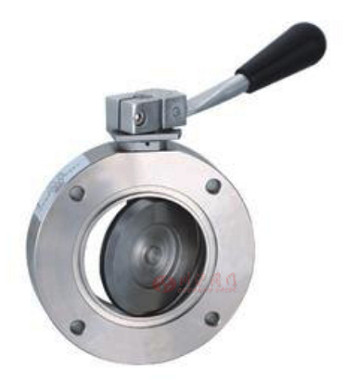

二、真空蝶閥 產品圖片

真空蝶閥	真空蝶閥

三、真空蝶閥 技術參數

公稱通徑	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800
連接法蘭	JB/T919　　GB/T6070
漏氣速率（L/s）	133.3х10-6								133.3х10-5
通導能力（L/s）	48	97	178	260	546	938	1328	2611	3962	6159	8535	10912	13558	16202	22418	41357
適用范圍（Pa）	133.3х10-6 ~ 101х103
介質溫度（℃）	-25~80

四、真空蝶閥 零部件參數

零件名稱	閥體和蝶板	構件	密封墊（閥體、蝶板）
材料	碳素鋼（鍍鎳）	2Cr13	丁腈橡膠
	不銹鋼	不銹鋼	丁腈橡膠/氟橡膠

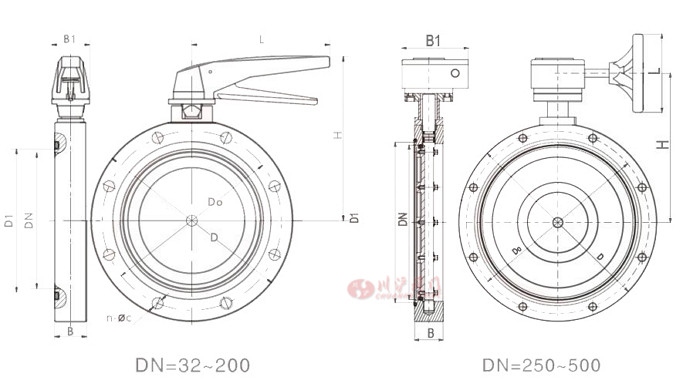

五、真空蝶閥 結構圖

六、真空蝶閥 連接尺寸

Model 型號	DN	D	Do	D1	B	H	B1	L	n-φc
GI-32	32	78	64	36	22	32	36	115	4-φ7
GI-40	40	85	70	44	22	40	36	115	4-φ7
GI-50	50	110	90	55	22	50	36	115	4-φ9
GI-65	65	125	105	70	26	130	38	135	4-φ9
GI-80	80	145	125	85	30	140	38	135	4-φ9
GI-100	100	170	145	105	30	153	38	135	4-φ12
GI-150	150	220	195	156	35	179	40	165	8-φ12
GI-200	200	275	250	208	40	208	40	185	8-φ12
GI-250	250	330	300	258	45	234	45	300	8-φ14
GI-300	300	380	350	308	55	300	55	350	8-φ14
GI-400	400	500	465	408	60	340	60	500	8-φ18

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-真空蝶閥.PDF

真空蝶閥鏈接：http://www.geyingchun.cn/products/diefa/gi.html
