襯氟放料球閥
產品展示>> 耐腐蝕閥門>>襯氟放料球閥
一、襯氟放料球閥 產品概述

襯氟放料球閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
特點：
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，90°回轉開啟迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨於直線，調節性能好。
5、密封材料耐老化、耐腐蝕、可適用多種介質。

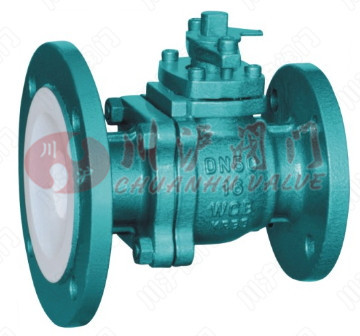

二、襯氟放料球閥 產品圖片

襯氟放料球閥
襯氟放料球閥
三、襯氟放料球閥 零部件材料

零件名稱 灰鑄鐵 鑄鋼 不銹鋼 超低碳不銹鋼
Z C P R PL RL
閥體、閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
球體 WCB WCB CF8 CF8M CF3 CF3M
襯里層/閥座 FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
填料壓蓋 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC
四、襯氟放料球閥 執行標準

設計制造標準 GB/T12237
結構長度 HG/T 3704-2003、GB/T12221、ASMEB16.10
法蘭尺寸 HG20592-97、ANSIB16.5a
驅動方式 手動、電動、氣動
公稱壓力 0.6、1.0、1.6MPa Class150
壓力試驗 GB/T13927-92、API598

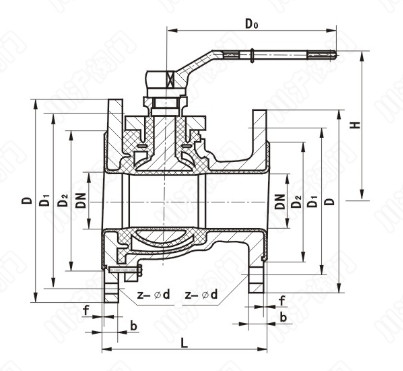

五、襯氟放料球閥 結構圖

襯氟放料球閥結構圖
六、襯氟放料球閥 連接尺寸

公稱通徑 DN(mm) 公稱壓力 PN(Mpa) 主要尺寸 重量
L D D1 D2 Z-φd f b (Kg)
25/50 1.0 125 115/140 85/110 65/90 4-14/4-14 3/3 17/17 6.0
32/65 135 140/160 100/130 78/110 4-18/4-14 3/3 19/17 7.5
40/65 150 150/160 110/130 85/110 4-18/4-14 3/3 19/17 10.0
40/80 150 150/190 110/150 85/125 4-18/4-14 3/3 19/19 10.0
50/80 165 165/190 125/170 100/145 4-18/4-18 3/3 21/19 16.0
50/100 165 165/210 125/170 100/145 4-18/4-18 3/3 21/19 16.0
65/100 180 185/210 145/170 120/145 4-18/4-18 3/3 21/19 20.5
65/125 180 185/240 145/200 120/175 4-18/4-18 3/4 21/20 20.5
80/125 240 200/240 160/200 135/175 8-18/8-18 3/4 21/20 31.0
80/125 240 200/265 160/225 135/200 8-18/8-18 3/4 21/22 31.0
100/150 260 220/265 180/225 155/200 8-18/8-18 3/4 23/22 43.0
100/200 260 220/320 180/280 155/255 8-18/8-18 3/4 23/24 43.0

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
