鋁合金氣動管夾閥
一、鋁合金氣動管夾閥 產品概述
上海川滬閥門有限公司生產的鋁合金氣動管夾閥主要結構形式：
本閥門由閥體、橡膠管套、閥蓋等零件組成。
2、工作原理：
控制介質未輸入時，橡膠管套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態.因為管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因為流體壓力而變化.當控制介質進入管套與閥體之間的空腔時，橡膠管套在介質壓力下變形截流。
3、安裝及維護：
鋁合金氣動管夾閥在管道上任意安裝，沒有介質流向限制。
鋁合金氣動管夾閥維護成本低，只需根據實際使用情況更換橡膠管套。

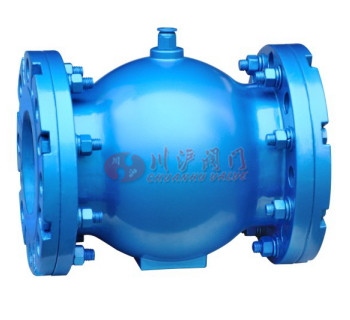

二、鋁合金氣動管夾閥 產品圖片
 |
| 鋁合金氣動管夾閥 |
三、鋁合金氣動管夾閥 材質參數
| 名稱 | 材質 |
|---|---|
| 閥體 | 鋁合金 |
| 橡膠套管 | 橡膠 |
四、鋁合金氣動管夾閥 主要性能規范
| 適用溫度 | 適用介質 |
|---|---|
| ≤85℃ | 礦漿、磨料、干濕型粉塵類 |

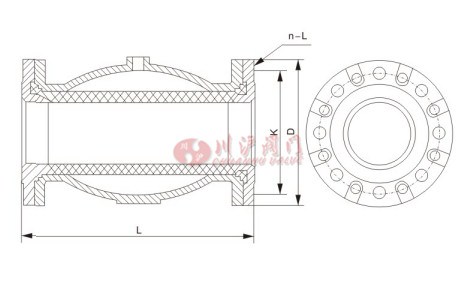

五、鋁合金氣動管夾閥 結構圖
 |
六、鋁合金氣動管夾閥 安裝尺寸
| 口徑 | L | H | D | K | n-L |
|---|---|---|---|---|---|
| DN40 | 150 | 40 | 145 | 110 | 4-18 |
| DN50 | 180 | 60 | 160 | 125 | 4-18 |
| DN65 | 180 | 60 | 180 | 145 | 4-18 |
| DN80 | 220 | 75 | 195 | 160 | 4-18 |
| DN100 | 280 | 95 | 215 | 180 | 8-18 |
| DN125 | 345 | 120 | 245 | 210 | 8-18 |
| DN150 | 414 | 145 | 280 | 240 | 8-23 |
| DN200 | 550 | 182 | 335 | 295 | 8-23 |
| DN250 | 680 | 229 | 390 | 350 | 12-23 |
| DN300 | 820 | 278 | 440 | 400 | 12-23 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-鋁合金氣動管夾閥.PDF
