氣動管夾閥
一、氣動管夾閥 產品概述

上海川滬閥門有限公司生產的氣動管夾閥主要結構型式：
氣動管夾閥是由管夾閥和氣動執行器組成，可選配控制附件：電磁閥、限位開關和空氣減壓閥達到對管道介質開關控制，選配閥門定位器，實現對管道介質流量大小的調節。
氣動管夾閥安裝與維護：
①氣動管夾閥在管道上任意安裝，沒有介質流向限制。
②氣動管夾閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。氣動管夾閥很少需要其他零件庫存。

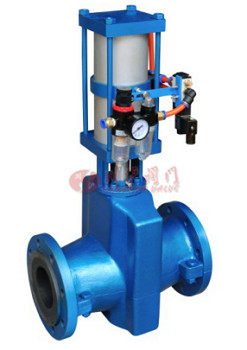

二、氣動管夾閥 產品圖片

氣動管夾閥
氣動管夾閥
三、氣動管夾閥 材質參數

名稱 材質
閥體 鋁合金、鑄鐵、鑄鋼
橡膠套管 橡膠
大小閥桿 鑄銅、碳鋼
壓板 鑄鐵
拉桿 |鑄鐵
托架 球墨鑄鐵
手輪 鑄鐵
四、氣動管夾閥 主要性能規范

適用溫度 適用介質
≤85℃ 礦漿、磨料、干濕型粉塵類

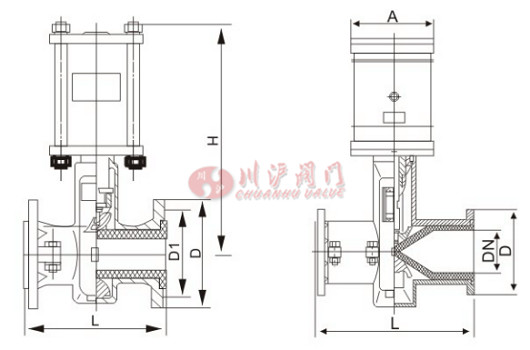

五、氣動管夾閥 結構圖

氣動管夾閥結構圖
六、氣動管夾閥 安裝尺寸

公稱通徑 (DN) 公稱壓力 (MPa) 工作壓力
(MPa)		 L L1 D D1 Z-0
25 0.6 0.6 160 124 115 85 4-14
32 165 145 140 100 4-18
40 190 157 150 110 4-18
50 210 160 160 125 4-18
65 250 199 180 145 4-18
80 300 222 195 160 4-18
100 350 250 215 180 8-18
125 430 318 245 210 8-18
150 500 350 280 240 8-23
200 0.4 0.4 650 446 335 295 8-23
250 800 516 395 350 12-23
300 950 562 445 400 12-23
采用標準設計與制造：Q/JBGN02結構長度：Q/JBGN02 法蘭連接尺寸：JB78(PN1.0MPa)

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
