一、氣動襯氟調節閥 產品概述

上海川滬閥門有限公司生產的ZJSPF46氣動襯氟調節閥、耐腐蝕氣動調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。
特點：
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。 產品符合GB/T4213-92。
適用場景:
氣動襯氟調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

二、氣動襯氟調節閥 產品圖片

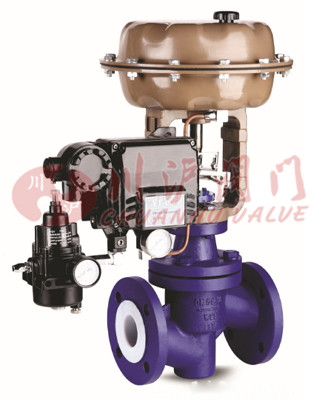

氣動襯氟調節閥 氣動襯氟調節閥

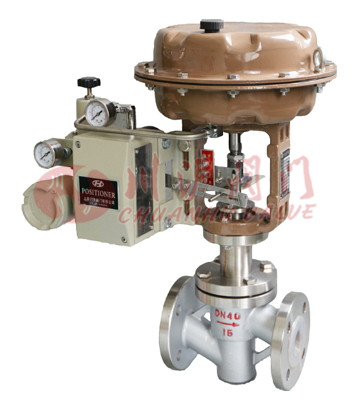

氣動襯氟調節閥(鑄鋼襯氟) 氣動襯氟調節閥(不銹鋼襯氟)
三、氣動襯氟調節閥 零部件參數

零部件 材質
閥體、閥蓋 ZG230-450襯F46
閥座、閥芯 304襯F46
閥桿 304襯F46
導向套 304襯F46
波紋管 不銹鋼+F46
四、氣動襯氟調節閥 技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 150
閥座直徑 20 25 32 40 50 65 80 100 150
額定流量系數(KV) 5.0 8 12 20 32 50 70 100 240
允許壓差(MPa) 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
公稱壓力(MPa) 1.6、2.5、4.0、6.4
額定行程 16 25 40 60
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B45
閥芯形式 單座柱塞式襯氟閥芯
流量特性 快開特性
法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準
連接形式 法蘭(FF RF RTJ)
閥蓋形式 標準型-40～+150℃、波紋管型-40～+150℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料
五、氣動襯氟調節閥 氣動薄膜執行機構參數

配置執行器類別 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積(cm2) 350 350 560 900 1400
行程 10、16 24 40 40、60 100
彈簧范圍(KPa) 20～100（標準）、20-60、60-100、40-200、80-240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
六、氣動襯氟調節閥 性能參數

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

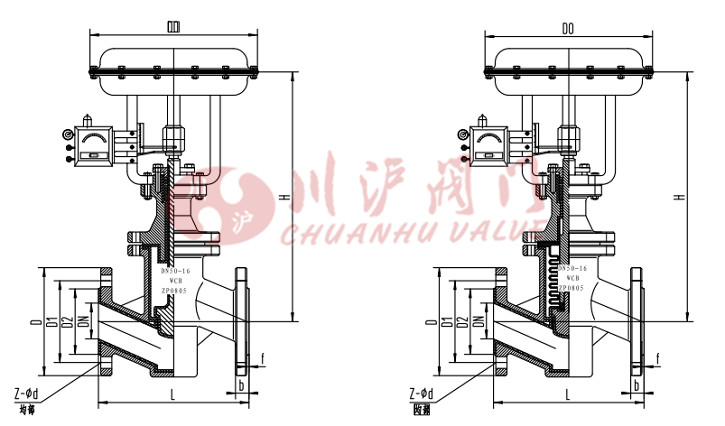

七、氣動襯氟調節閥 結構圖

氣動襯氟調節閥結構圖
八、氣動襯氟調節閥 連接尺寸

公稱通徑 膜頭外徑 結構長度 法蘭尺寸 高度
D0 L D D1 D2 f b Z-φd H
DN15 285 130 95 65 45 3 16 4-φ14 487
DN20 285 150 105 75 55 3 18 4-φ14 487
DN25 285 160 115 85 65 3 18 4-φ14 493
DN32 285 180 140 100 78 3 18 4-φ18 524
DN40 285 200 150 110 85 3 18 4-φ18 530
DN50 285 230 165 125 100 3 18 4-φ18 538
DN65 360 290 185 145 120 4 18 8-φ18 686
DN80 360 310 200 160 135 4 20 8-φ18 706
DN100 360 350 220 180 155 4 20 8-φ18 726
DN125 470 400 250 210 185 4 22 8-φ18 969
DN150 470 480 285 240 210 5 22 8-φ22 969
DN200 470 600 340 295 265 5 24 8-φ22 1009
DN250 580 730 395 350 320 5 26 12-φ22 1353
DN300 580 850 445 400 368 5 26 12-φ22 1390

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
