一、手動管夾閥產品概述

上海川滬閥門有限公司生產的手動管夾閥主要結構型式：
手動管夾閥由閥體、橡膠管套、大小閥桿、壓板、拉桿、托架、手輪等零件組成。
1、工作原理：
當順時針轉動手輪時，使大小閥桿同時轉動來帶動上下壓板以壓縮橡膠管套從而進行關閉，反之即行開啟。這樣壓板在拉桿之間上下往復運動來完成閥門開閉工作。
2、注意事項：
因橡膠管套承受力小，所以在開閉時，操作人員旋轉手輪時只要感到適量抵觸，均達到開閉極點。切勿盡力及多人輔助，禁用其他工具開閉。
3、安裝與維護：
①手動管夾閥在管道上任意安裝，沒有介質流向限制。
②手動管夾閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。手動管夾閥很少需要其他零件庫存。

二、手動管夾閥產品圖片

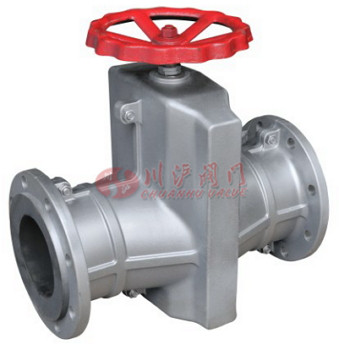

手動管夾閥

三、手動管夾閥材質參數

名稱	材質
閥體	鋁合金、鑄鐵、鑄鋼
橡膠套管	橡膠
大小閥桿	鑄銅、碳鋼
壓板	鑄鐵
拉桿	\|鑄鐵
托架	球墨鑄鐵
手輪	鑄鐵

四、手動管夾閥主要性能規范

適用溫度	適用介質
≤85℃	礦漿、磨料、干濕型粉塵類

五、手動管夾閥結構圖

六、手動管夾閥安裝尺寸

公稱通徑 (DN)	公稱壓力 (MPa)	工作壓力 (MPa)	L	L1	Lo	D	D1	Do	H	Z-D	重量 (kg)
25	0.6	0.6	142	124	31	115	85	120	150	4-14	3
32			160	145	40	*140	100	140	174	4-18	4.5
40			180	157	50	*150	110	140	186	4-18	5.5
50			210	160	60	160	125	160	205	4-18	7.5
65			250	199	74	180	145	160	238	4-18	9.0
80			300	222	88	195	160	200	241	4-18	13.5
100			350	250	106	215	180	240	301	8-18	20
125			430	318	134	245	210	280	360	8-18	27.5
150			500	350	158	280	240	320	405	8-23	43
200	0.4	0.4	650	446	206	335	295	560	545	8-23	85
250			800	516	256	*395	350	560	632	12-23	138
300			950	562	304	*445	400	620	741	12-23	195
