襯氟隔膜閥
一、襯氟隔膜閥 產品概述

襯氟隔膜閥是一種特殊形式的截?cái)嚅y，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。
突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐
蝕，省去了填料密封結構，且不會產生介質外漏。
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
4.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用
隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。

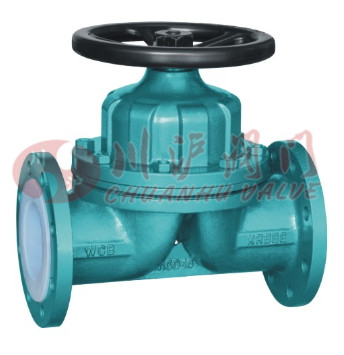

二、襯氟隔膜閥 產品圖片

襯氟隔膜閥
襯氟隔膜閥
三、襯氟隔膜閥 零部件材料

零件名稱 灰鑄鐵 鑄鋼 不銹鋼 超低碳不銹鋼
Z C P R PL RL
閥體、閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
球體 WCB WCB CF8 CF8M CF3 CF3M
襯里層/閥座 FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
填料壓蓋 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC
四、襯氟隔膜閥 執行標準

設計標準 GB12239
結構長度 JB1688/GB12221
法蘭標準 JB/T79-94
GB9113.1-26
檢驗試驗 GB/T13927
驅動方式 手動、電動、氣動、常閉型、常開型

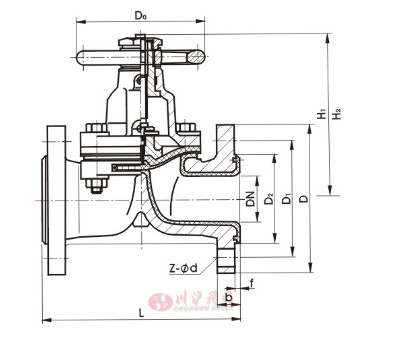

五、襯氟隔膜閥 結構圖

襯氟隔膜閥結構圖
六、襯氟隔膜閥 連接尺寸

公稱通徑 標準值 參考值
DN(mm) NPS(inch) L D D1 D2 f b Z-фd d0 H H1 WT(kg)
PN0.6MPa / PN1.0MPa
15 1/2 125 95 65 45 2 14 4-ф14 100 105 110 3.5
20 3/4 135 105 75 55 2 16 4-ф14 100 115 125 4
25 1 145 115 85 65 2 16 4-ф14 120 120 135 5.5
32 11/4 160 135 100 78 2 18 4-ф18 120 125 150 8
40 11/2 180 145 110 85 3 18 4-ф18 140 135 175 11
50 2 210 160 125 100 3 20 4-ф18 140 155 195 14
65 21/2 250 180 145 120 3 20 4-ф18 200 170 200 23
80 3 300 195 160 135 3 22 4-ф18 200 200 255 29
100 4 350 215 180 155 3 22 8-ф18 280 270 325 46
125 5 400 245 210 185 3 24 8-ф18 320 335 405 70
150 6 460 280 240 210 3 24 8-ф23 320 370 450 95
200 8 570 335 295 265 3 26 8-ф23 400 480 600 170
250 10 680 390 350 320 3 28 12-ф23 500 545 620 270
300 12 790 435 395 362 4 24 12-ф23 500 585 680 320
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-ф14 120 110 115 4
20 3/4 150 105 75 55 2 16 4-ф14 120 120 130 5
25 1 160 115 85 65 2 16 4-ф14 140 125 140 6
32 11/4 180 135 100 78 2 18 4-ф18 140 130 155 9
40 11/2 200 145 110 85 3 18 4-ф18 160 140 180 12
50 2 230 160 125 100 3 20 4-ф18 160 160 200 15
65 21/2 290 180 145 120 3 20 4-ф18 200 175 205 24
80 3 310 195 160 135 3 22 8-ф18 200 205 260 30
100 4 350 215 180 155 3 24 8-ф18 280 275 330 48
125 5 400 245 210 185 3 26 8-ф18 320 340 410 75
150 6 480 280 240 210 3 28 8-ф23 320 375 460 105
200 8 600 335 295 265 3 30 12-ф23 400 485 605 182
250 10 730 405 355 320 3 32 12-ф25 500 550 625 295
300 12 850 460 410 375 4 34 12-ф25 500 590 685 345

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
