不銹鋼氣動蝶閥
一、不銹鋼氣動蝶閥 產品概述

不銹鋼氣動蝶閥是由不銹鋼氣缸和不銹鋼衛生級蝶閥組成，閥門為一體化不銹鋼材料設計，所以稱之為不銹鋼氣動蝶閥，多應用于潔凈場合使用，如食品加工、制藥行業、化妝品行業、乳制品加工、啤酒和飲料生產等場合。不銹鋼氣缸為單作用氣缸，可以實現斷氣復位功能，常配兩位三通電磁閥、或與閥門定位器連接，由4-20mA信號控制閥門開度大小實現對介質流量大小的調節。

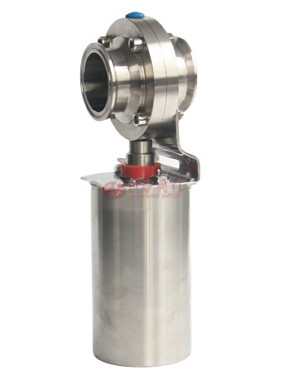

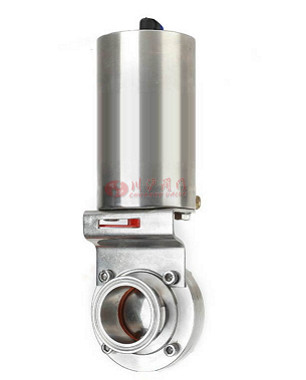

二、不銹鋼氣動蝶閥 產品圖片

不銹鋼氣動蝶閥 不銹鋼氣動蝶閥
不銹鋼氣動蝶閥 不銹鋼氣動蝶閥
三、不銹鋼氣動蝶閥 技術參數

產品型號 D71X-10P、D71X-16P、D71X-16R、D71X-16RL
工作溫度 ≤80℃
閥體材質 不銹鋼SUS304、SUS316、SUS316L
密封材料 硅橡膠、氟橡膠、聚四氟乙烯
表面拋光精度 內外鏡面拋光Ra＜0.4um
驅動方式 手動、氣動、或電動
工作壓力 0-16bar
連接形式 快裝式、外螺紋式、焊接式、對夾式

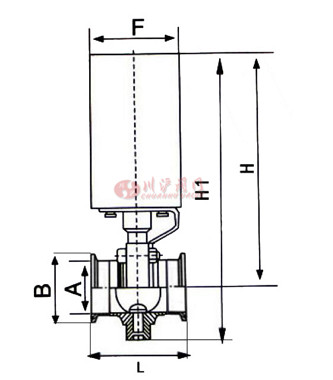

四、不銹鋼氣動蝶閥 結構圖

不銹鋼氣動蝶閥結構圖
五、不銹鋼氣動蝶閥 連接標準和尺寸

規格 英寸 B A L H H1
19 3/4" 50.5 16 66 205 245
25 1" 50.5 22 66 205 245
32 1 1/4" 50.5 29 66 205 245
38 1 1/2” 50.5 35 70 205 245
45 1 3/4" 64 42 70 210 250
51 2" 64 48 70 215 255
57 2 1/4" 77.5 53 76 220 265
63 2 1/2" 77.5 59 76 225 265
76 3" 91 72 80 230 285
89 3 1/2" 106 85 84 235 290
102 4" 119 98 85 240 295

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
