三片式快裝球閥
一、三片式快裝球閥 產品概述

三片式快裝球閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝球閥、衛生級法蘭球閥、氣動衛生級球閥和電動衛生級球閥等。

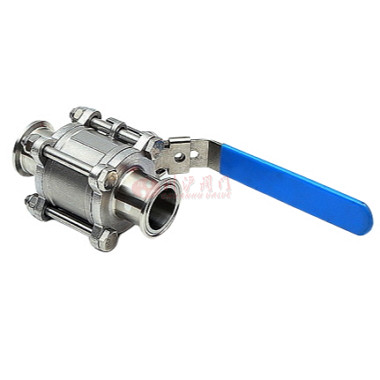

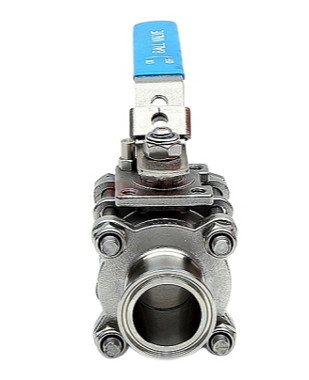

二、三片式快裝球閥 產品圖片

三片式快裝球閥 三片式快裝球閥
三片式快裝球閥 三片式快裝球閥
三、三片式快裝球閥 技術參數

產品型號 Q81F-10P、Q81F-16P、Q81F-16R、Q81F-16RL
工作溫度 -10~135℃、滅菌溫度150℃（Max20min）
閥體材質 不銹鋼SUS304、SUS316、SUS316L
密封材料 聚四氟乙烯PTFE
表面拋光精度 內外鏡面拋光Ra＜0.4um
驅動方式 手動、氣動、或電動
工作壓力 0-16bar
結構形式 浮動直通式

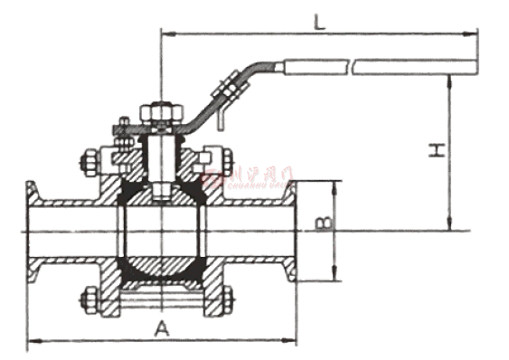

四、三片式快裝球閥 結構圖

三片式快裝球閥結構圖
五、三片式快裝球閥 連接標準和尺寸

Size A B H L
c12.7 95.0 50.5 60.0 132.0
c19 95.0 50.5 60.0 132.0
c25 120.0 50.5 60.0 165.0
c32 130.0 50.5 65.0 170.0
c38 140.0 50.5 70.0 194.0
c51 164.0 64.0 70.0 194.0
c63 190.0 77.5 90.0 230.0
c76 195.0 91.0 127.0 252.0
c89 197.0 106.0 135.0 252.0
c102 242.0 119.0 159.0 332.0

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
