衛生級帶支架蝶閥
產品展示>> 衛生級閥門>>衛生級帶支架蝶閥
一、衛生級帶支架蝶閥 產品概述

衛生級帶支架蝶閥是用來和氣動執行器連接組成氣動衛生級蝶閥，或和電動執行器連接組成電動衛生級蝶閥， 閥門為一體化設計，極大的方便了和驅動執行器連接的成本和控制，具有結構緊湊、安裝方便、拆卸簡單的特點。衛生級帶支架蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品，酒類、飲料、生化工業過程控制場合。

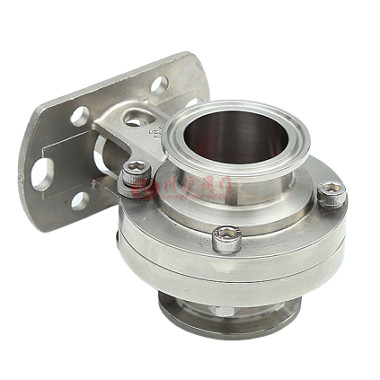

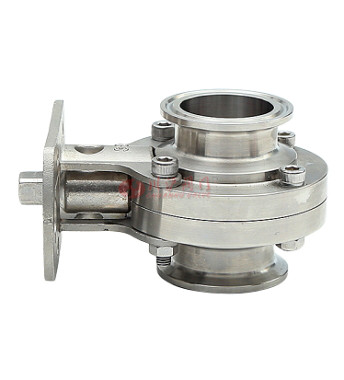

二、衛生級帶支架蝶閥 產品圖片

衛生級帶支架蝶閥 衛生級帶支架蝶閥
衛生級帶支架蝶閥 衛生級帶支架蝶閥
三、衛生級帶支架蝶閥 技術參數

產品型號 D71X-10P、D71X-16P、D71X-16R、D71X-16RL
工作溫度 ≤80℃
閥體材質 不銹鋼SUS304、SUS316、SUS316L
密封材料 硅橡膠、氟橡膠、聚四氟乙烯
表面拋光精度 內外鏡面拋光Ra＜0.4um
驅動方式 手動、氣動、或電動
工作壓力 0-16bar
連接形式 快裝式、外螺紋式、焊接式、對夾式

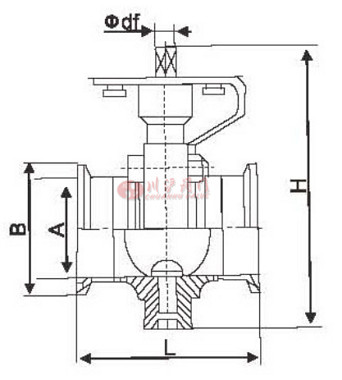

四、衛生級帶支架蝶閥 結構圖

衛生級帶支架蝶閥結構圖
五、衛生級帶支架蝶閥 連接標準和尺寸

規格 A B L H d 重量KG
c19 16 50.5 66 105 11x11 1.4
c25 22 50.5 66 105 11x11 1.3
c32 29 50.5 66 105 11x11 1.2
c38 35 50.5 70 105 11x11 1.3
c45 42 64 70 120 11x11 1.4
c51 48 64 70 130 11x11 1.6
c57 53 77.5 76 135 11x11 1.9
c63 59 77.5 76 145 11x11 2
c76 72 91 80 155 11x11 2.3
c89 85 106 84 170 11x11 3
c102 98 119 85 185 14x14 3.4
c108 104 119 85 190 14x14 3.8
c114 110 130 95 200 14x14 4.2
c133 128 145 113 215 14x14 5.6
c152 148 168 123 245 17x17 7.5
c159 153 183 123 245 17x17 7.5

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-衛生級帶支架蝶閥.PDF

衛生級帶支架蝶閥鏈接：http://www.geyingchun.cn/products/weishengjitiaojiefa/zjdf.html
