衛生級快裝球閥
產品展示>> 衛生級閥門>>衛生級快裝球閥
一、衛生級快裝球閥 產品概述

衛生級快裝球閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝球閥、衛生級法蘭球閥、氣動衛生級球閥和電動衛生級球閥等。

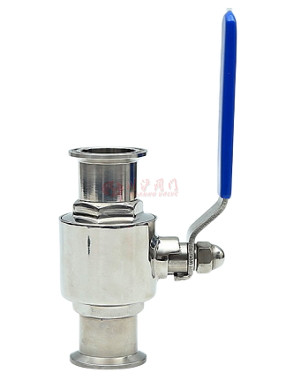

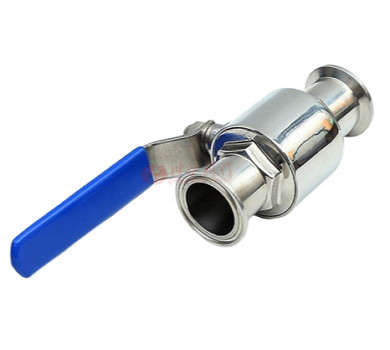

二、衛生級快裝球閥 產品圖片

衛生級快裝球閥 衛生級快裝球閥
衛生級快裝球閥 衛生級快裝球閥
三、衛生級快裝球閥 技術參數

產品型號 Q81F-10P、Q81F-16P、Q81F-16R、Q81F-16RL
工作溫度 -10~135℃、滅菌溫度150℃（Max20min）
閥體材質 不銹鋼SUS304、SUS316、SUS316L
密封材料 聚四氟乙烯PTFE
表面拋光精度 內外鏡面拋光Ra＜0.4um
驅動方式 手動、氣動、或電動
工作壓力 0-16bar
結構形式 浮動直通式

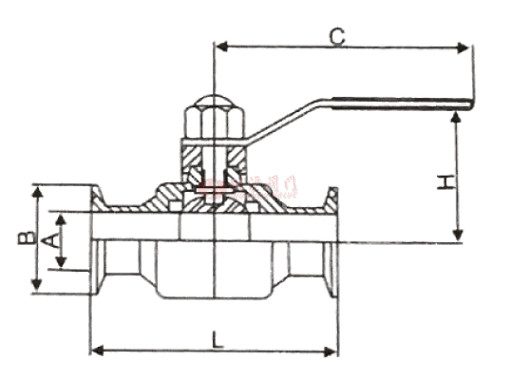

四、衛生級快裝球閥 結構圖

衛生級快裝球閥結構圖
五、衛生級快裝球閥 連接標準和尺寸

規格 SIZE A B C L KG
管道外徑 1英寸=25.4 通徑 卡盤通徑 手柄 總長度 重量
c12.7 1/2 10 25.4 100 85 0.3
c19 3/4 16 50.5 120 100 0.6
c25 1 22 50.5 130 105 0.7
c32 1-1/4 29 50.5 140 120 0.8
c38 1-1/2 35 50.5 160 136 1.0
c45 1-3/4 42 64 170 145 1.6
c51 2 47 64 175 160 1.7
c57 2-1/4 52 77 195 162 2.4
c63.5 2-1/2 58 77 200 170 2.6
c76 3 71 91 250 195 4
c89 3-1/2 83 106 260 235 5.9
c102 4 97 119 290 270 8.3
c133 5 125 145 350 290 14

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-衛生級快裝球閥.PDF
