電動衛生級球閥
產品展示>> 衛生級閥門>>電動衛生級球閥
一、電動衛生級球閥 產品概述

上海川滬閥門有限公司生產的電動衛生級球閥，是由電動執行機構和衛生級球閥組成，也稱為電動卡箍球閥，閥體采用不銹鋼材質，流道經過精密拋光和除菌處理。
特點：
1.密封性能好。
2.體積小，重量輕，結構簡單，安裝維修方便。
3.流阻小，流通能力大。
適用場景:
廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

二、電動衛生級球閥 產品圖片

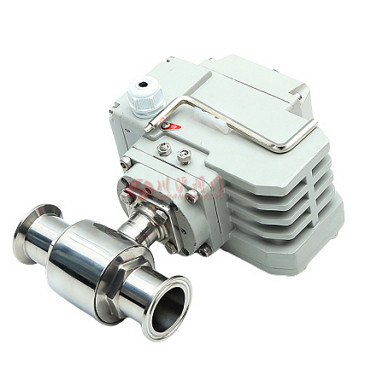

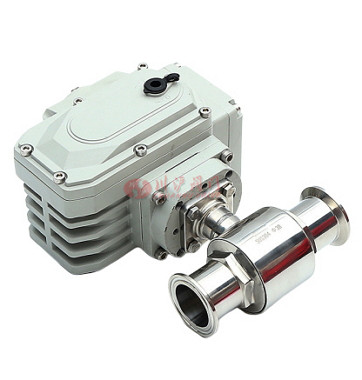

電動衛生級球閥 電動衛生級球閥
電動衛生級球閥 電動衛生級球閥
三、電動衛生級球閥 零部件參數

閥體 304/316/316L不銹鋼
閥軸 不銹鋼
球體 304/316/316L不銹鋼
閥座 PTFE
四、電動衛生級球閥 技術參數

閥體形式 二通式、三通式
公稱通徑 DN15～102mm
公稱壓力 PN1.0 MPa
連接形式 快裝式(卡箍式)、焊接式、螺紋式
適用溫度 PTFE≤180℃
適用介質 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
產品特點 安全衛生，密封好、使用壽命長
五、電動衛生級球閥 執行機構參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
六、電動衛生級球閥 結構圖

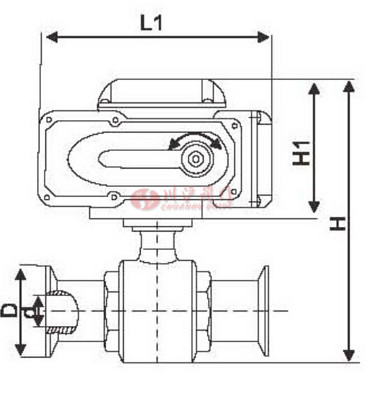

電動衛生級球閥結構圖
七、電動衛生級球閥 連接標準和尺寸

規格 D d H H1 L1 重量KG
c19 50.5 16 210 132 178 3.2
c25 50.5 22 215 132 178 3.3
c32 50.5 29 225 132 178 3.5
c38 50.5 35 235 132 178 3.7
c45 64 42 250 132 178 4.0
c51 64 47 260 132 178 4.3
c57 77 52 275 132 178 4.8
c63 77 58 285 132 178 5
c76 91 72 310 153 210 8.8
c89 106 85 370 170 309 21
c102 119 98 395 185 309 23

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-電動衛生級球閥.PDF
