氣動衛生級球閥

產品展示>> 衛生級閥門>>氣動衛生級球閥
一、氣動衛生級球閥 產品概述

上海川滬閥門有限公司生產的氣動衛生級球閥,是由氣動執行機構和衛生級球閥組成,也稱為氣動卡箍球閥,閥體采用不銹鋼材質,流道經過精密拋光和除菌處理。
特點:
1.密封性能好。
2.體積小,重量輕,結構簡單,安裝維修方便。
3.流阻小,流通能力大。
適用場景:
廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

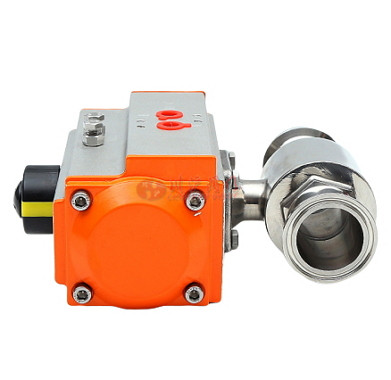

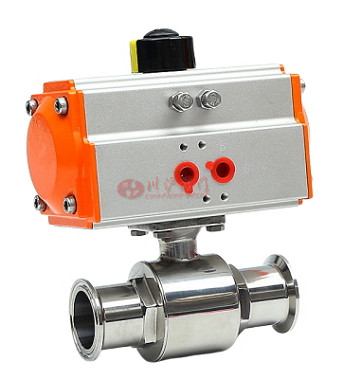

二、氣動衛生級球閥 產品圖片

氣動衛生級球閥 氣動衛生級球閥
氣動衛生級球閥 氣動衛生級球閥
三、氣動衛生級球閥 零部件參數

閥體 304/316/316L不銹鋼
閥軸 不銹鋼
球體 304/316/316L不銹鋼
閥座 PTFE
四、氣動衛生級球閥 技術參數

閥體形式 二通式、三通式
公稱通徑 DN15~102mm
公稱壓力 PN1.0 MPa
連接形式 快裝式(卡箍式)、焊接式、螺紋式
適用溫度 PTFE≤180℃
適用介質 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
產品特點 安全衛生,密封好、使用壽命長
五、氣動衛生級球閥 執行機構參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

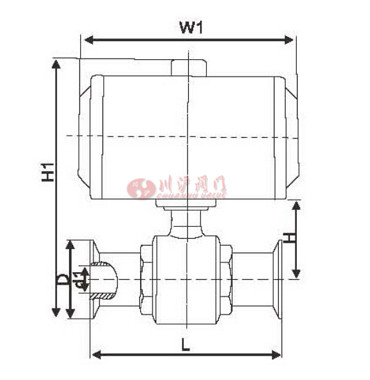

六、氣動衛生級球閥 結構圖

氣動衛生級球閥結構圖
七、氣動衛生級球閥 連接標準和尺寸

規格Φ 尺寸mm
A D1 W1 H1 L 重量KG
19 50.5 16 147 170 100 1.93
25 50.5 22 147 170 105 1.96
32 50.5 29 147 175 120 2.13
38 50.5 35 168 218 136 3.12
45 64 42 168 220 145 3.58
51 64 48 168 225 160 3.92
57 77 53 183 245 162 4.83
63 77 58 183 255 170 5.18
76 91 72 262 295 195 8.36
89 106 85 265 330 235 11.58
102 119 97 295 390 270 16.5

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。

下載:上海川滬閥門有限公司-產品樣本-氣動衛生級球閥.PDF
